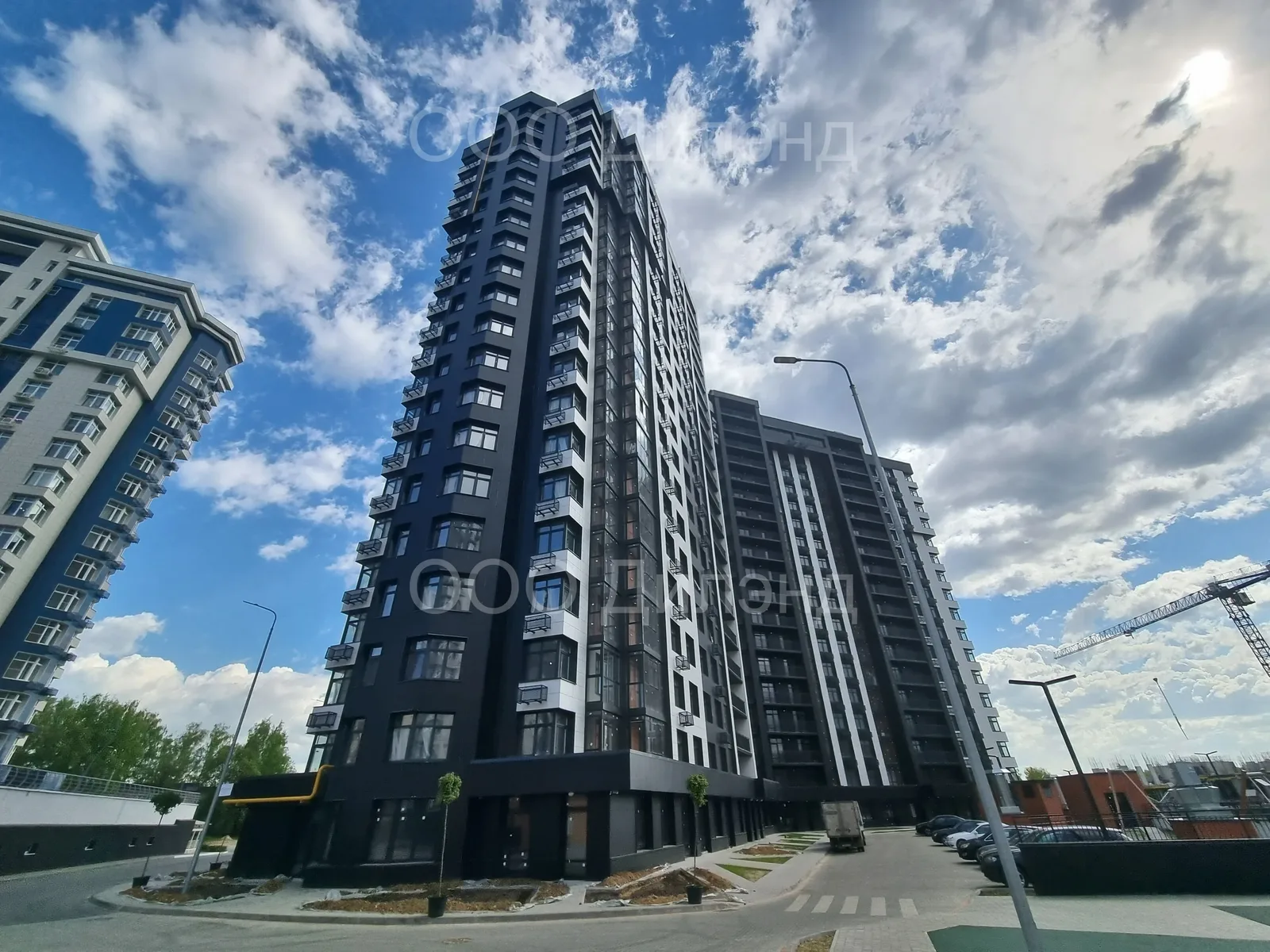

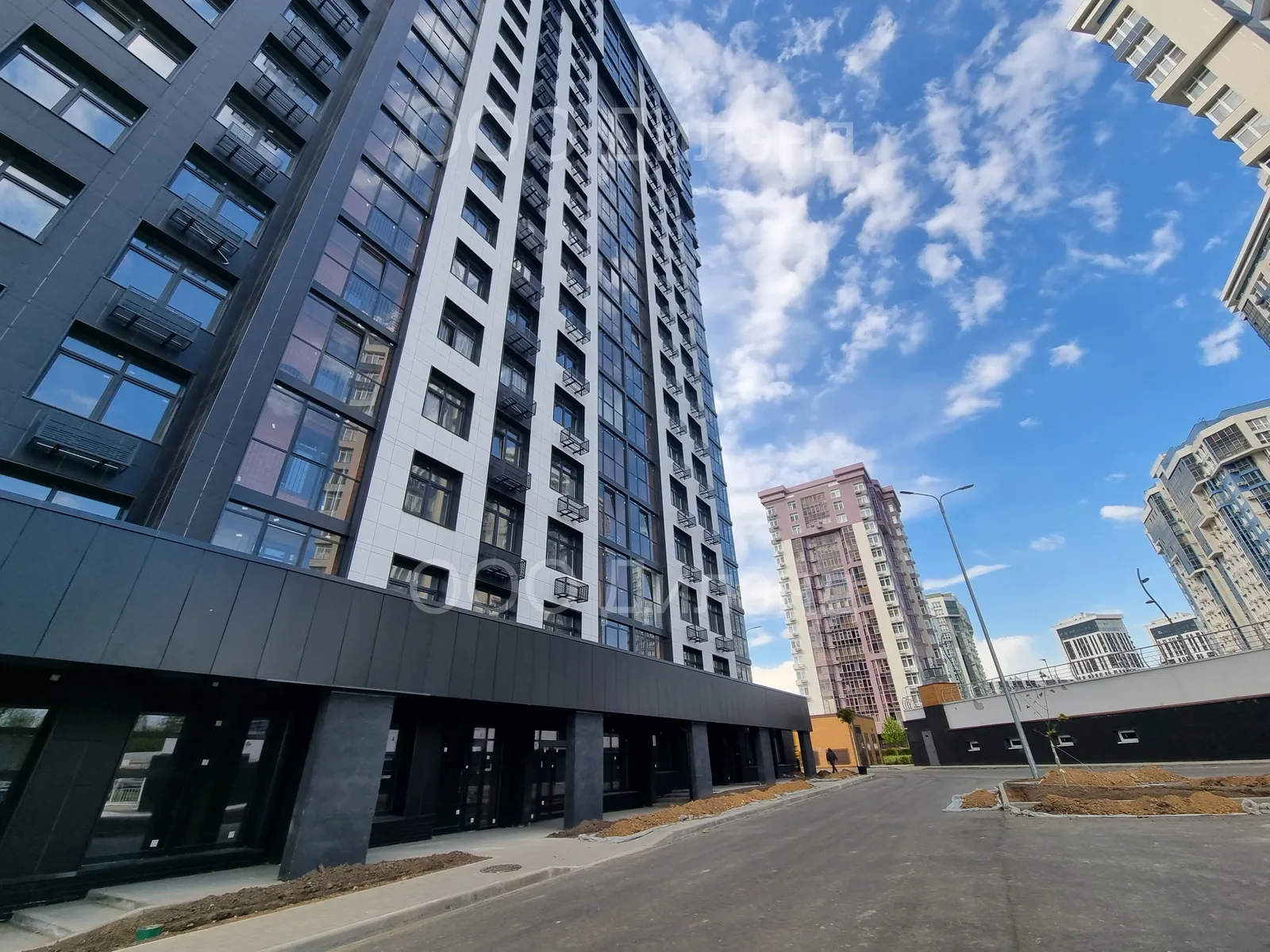

Вентилируемый фасад с облицовкой из керамогранита на кляммерах - современное долговечное решение для зданий низкой и средней высотности. Этот вид облицовки широко применяется для зданий с повышенными требованиями к пожарной безопасности - дошкольных образовательных организаций, специализированных домов престарелых и инвалидов, спальных корпусов образовательных организаций с наличием интерната и детских организаций, медицинских стационаров. Облицовка вентфасада керамогранитной плиткой позволяет применять ее для зданий функциональной пожарной опасности Ф1.1. и Ф4.1.
Навесные фасады с алюминиевой подсистемой REVENTAL и облицовкой керамогранитом - наилучшее решение для проектов с длительным сроком эксплуатации. Применение коррозионно-стойких материалов в конструкции подсистемы - низкожелезистый сплав алюминия 6060 и крепежные элементы из нержавеющей стали марки AISI430 - дает возможность гарантировать срок минимальный срок эксплуатации навесного фасада от 50 лет.

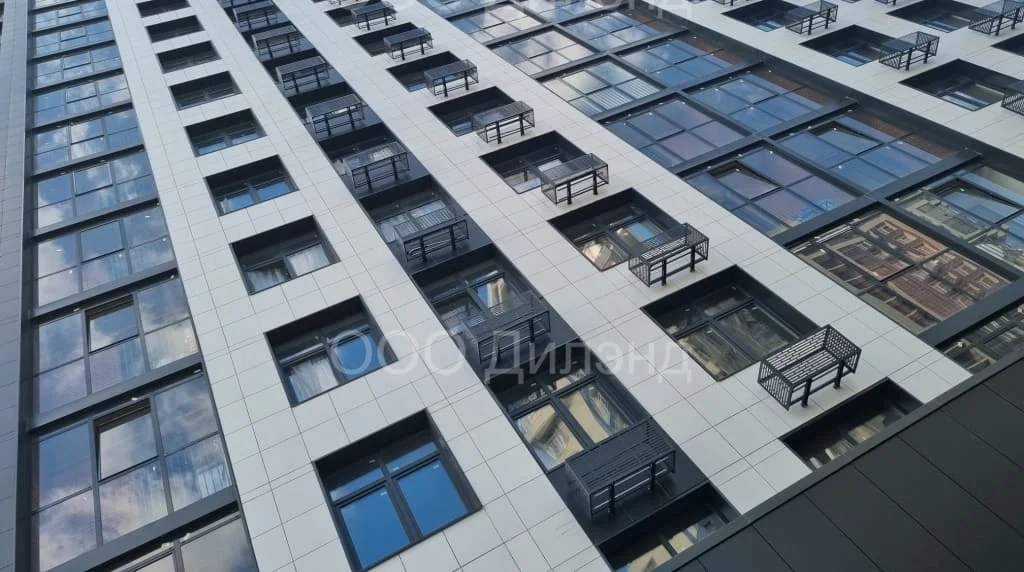

Керамогранит - это атмосфероустойчивая облицовка, по своим свойствам схожая с натуральным камнем. Прокрашенный в массе керамогранит не выгорает на солнце, он практически не поглощает влагу и имеет высокую прочность. Применение облицовки с керамогранитом на видимых кляммерах обеспечивает долговечность и практически полное отсутствие затрат на содержание фасада в течение всего проектного срока эксплуатации.
Современные технологии производства на российских заводах по производству керамогранитной плитки дают основания смело утверждать, что керамогрантный фасад - это совсем не скучно и заурядно. Всевозможноые текстуры и фактуры позволяют создавать настоящие архитектурные шедевры при разумном бюджете.
Вентилируемые фасады с керамогранитом бывают двух видов - с классической схемой крепления по всей плоскости фасада и применением Т-образной направляющей и с межэтажной схемой крепления.
Вентилируемый фасад с классической схемой крепления: Т-профиль + L-кронштейны
|
|
поз. |
Наименование элемента |
1 |
Кронштейн |
2 |
Направляющая Т-профиль |
3 |
Керамогранитная плитка |
4 |
Кляммер рядовой |
5 |
Заклепка 5,0 х 12 |
6 |
Заклепка 5,0 х 12 |
7 |
Термо-мост |
8 |

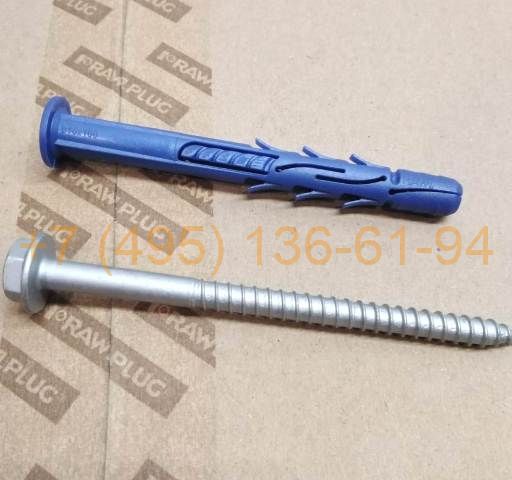

Фасадный анкер |
9 |
Утеплитель |
10 |
Ветро-влагозащитная мембрана |
11 |
Элемент крепления утеплителя |
Примечание: 1. Тип применяемых направляющих определяется расчетом в соответствии с требуемым конструктивом. Промежуточное крепление плит допускается выполнять на направляющих L.
|
Классическая подсистема для керамогранита применяется для зданий низкой и средней этажности во всех регионах России и стран СНГ. Это один из самых экономичных и долговечных способов облицовки для реконструируемых и новых объектов.
ПРОЕКТ 3D В ПОДАРОК КАЖДОМУ ПОКУПАТЕЛЮ! |
Вентилируемый фасад с керамогранитом с креплением кронштейнов в межэтажные перекрытия
|
|
поз. |
Наименование элемента |
1 |
Кронштейн межэтажный |
2 |
Направляющая - замкнутый профиль |
3 |
Керамогранитная плитка |
4 |
Кляммер рядовой |
5 |
Заклепка 5,0 х 12 |
6 |
Заклепка 5,0 х 12 |
7 |
Термо-мост |
8 |
Фасадный анкер |
9 |
Утеплитель |
10 |
Ветро-влагозащитная мембрана |
11 |
Элемент крепления утеплителя |
Примечание: 1. Тип применяемых направляющих определяется расчетом в соответствии с требуемым конструктивом.
|

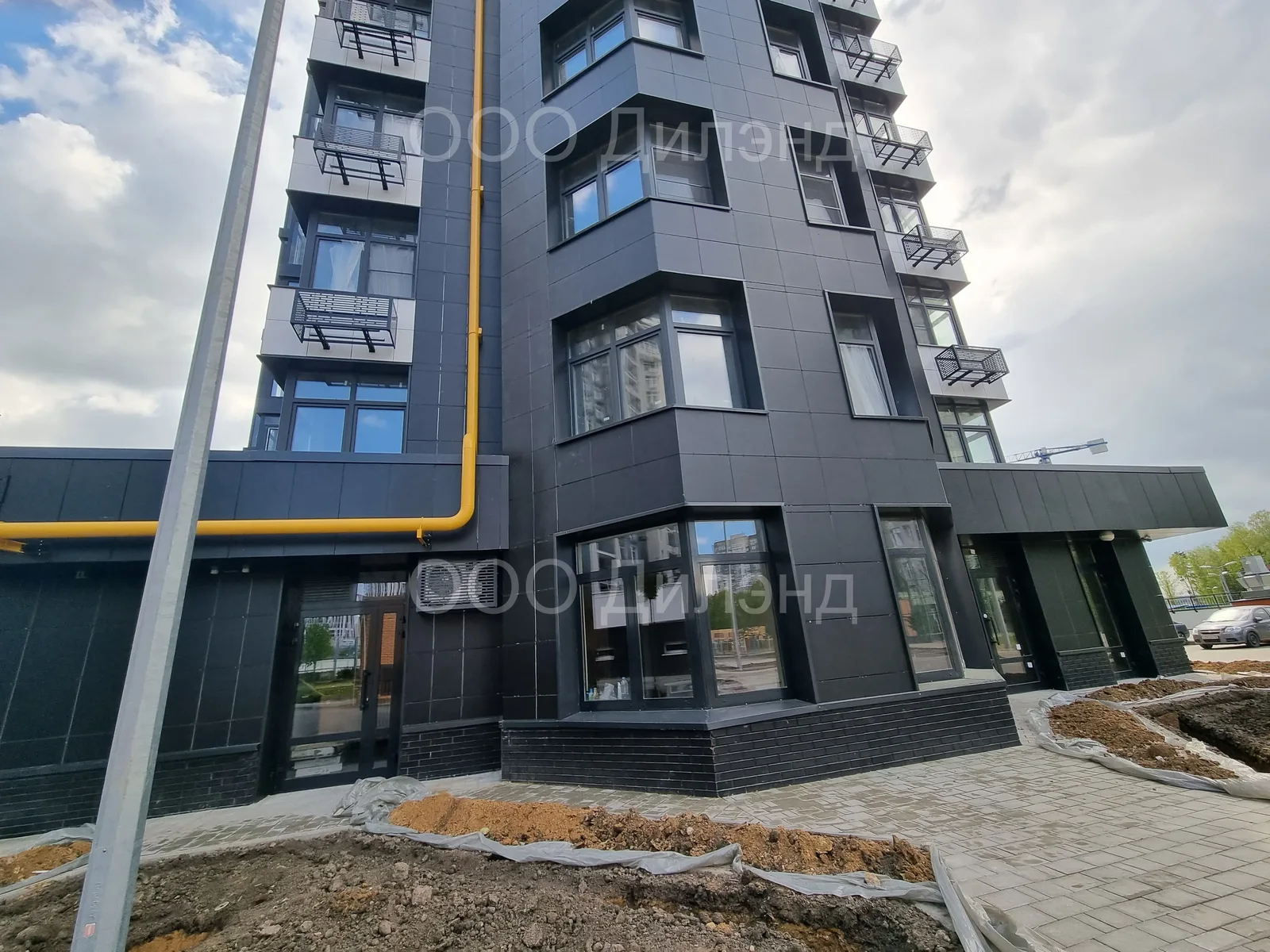

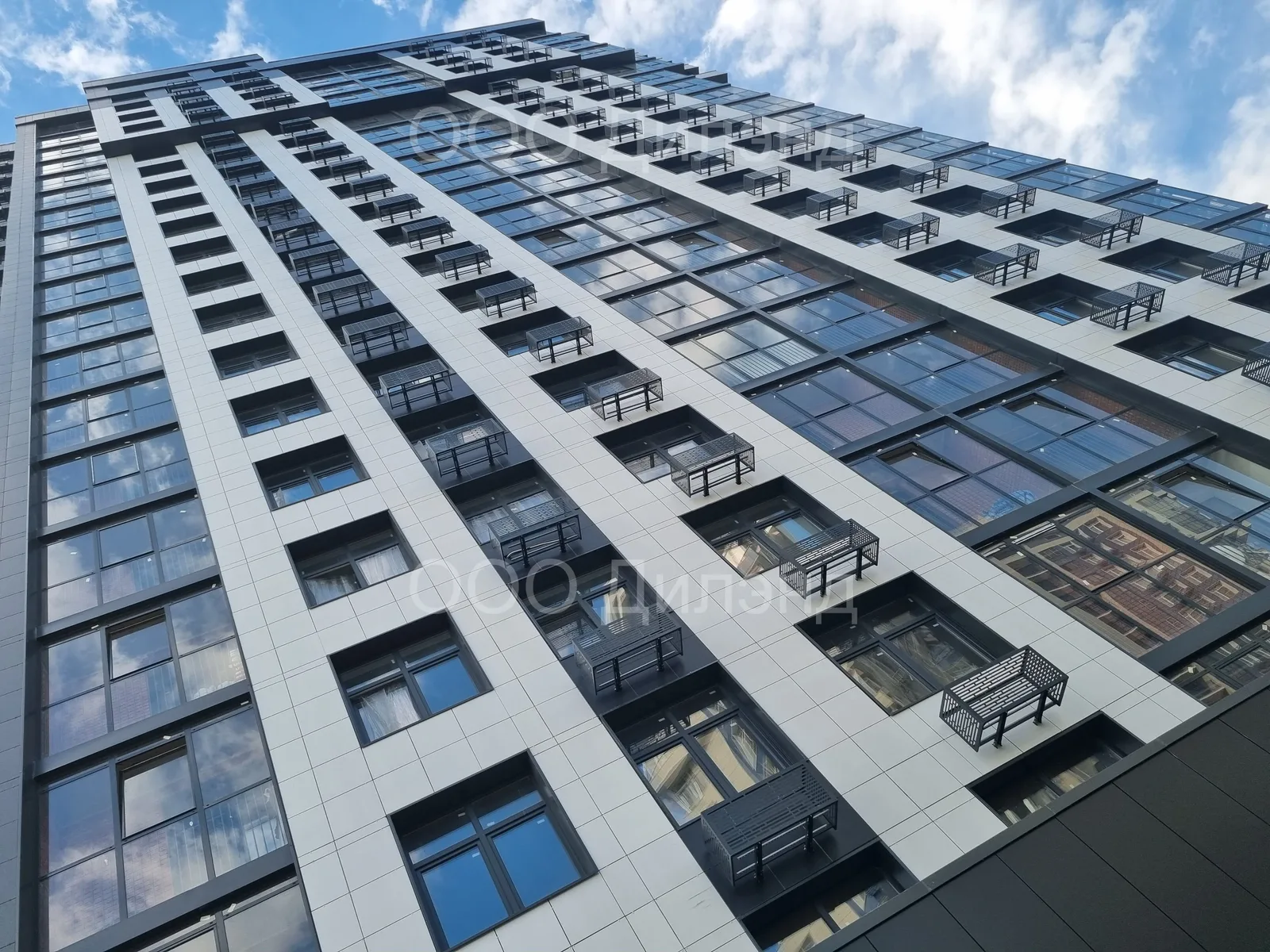

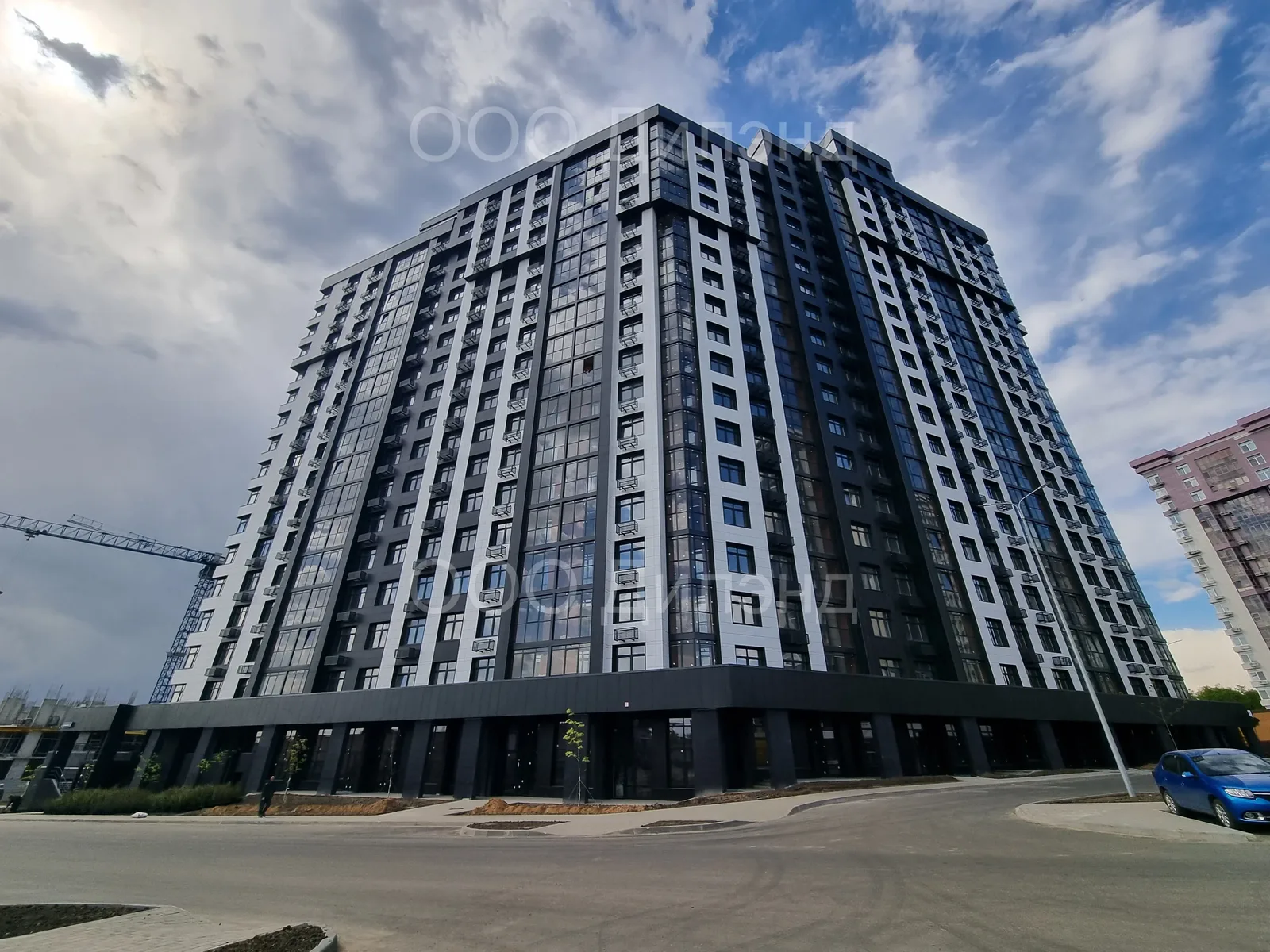

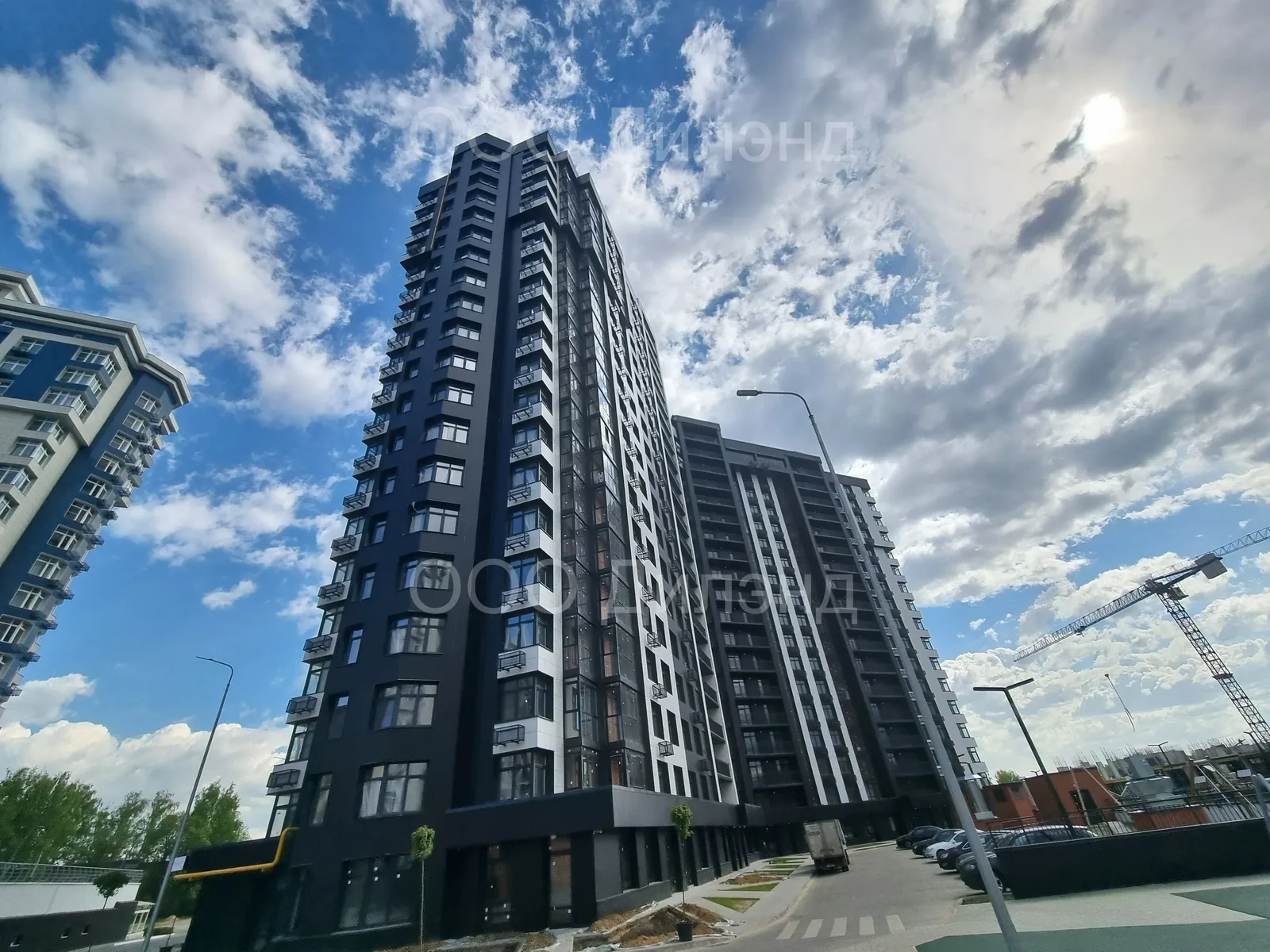

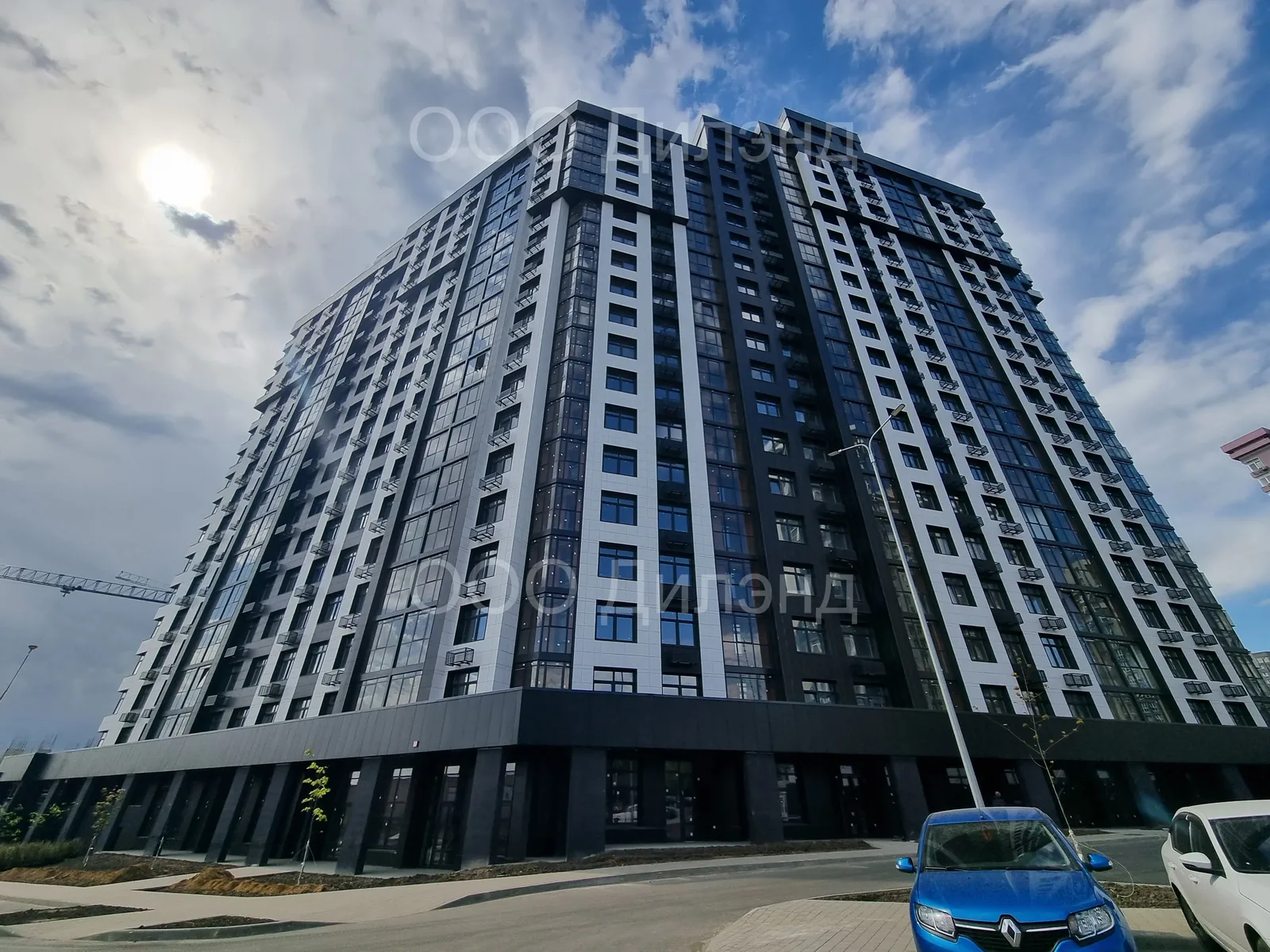

Вентилируемый фасад с керамогранитом с креплением кронштейнов в межэтажные перекрытия - самый популярный вид навесного фасада в России. Он отлично зарекомендовал себя при строительстве новых ЖК эконом и среднего класса, имеет привлекательных дизайн, длительный срок эксплуатации и очень высокую надежность.
Несмотря на простоту, видимое крепление керамогранита на кляммерах имеет неоспоримые преимущества по сравнению с любым другим видом крепления керамогранита - он надежен, обеспечивает термические деформации фасада, долговечен и не подвержен погодным воздействиям.
Цены на межэтажную подсистему для вентфасада начинаются от 3800 рублей за квадратный метр, в сочетании с ценой керамогранита это дает выгодную цену на пирог фасада в целом.

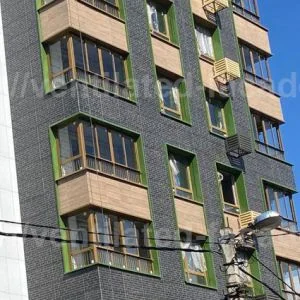

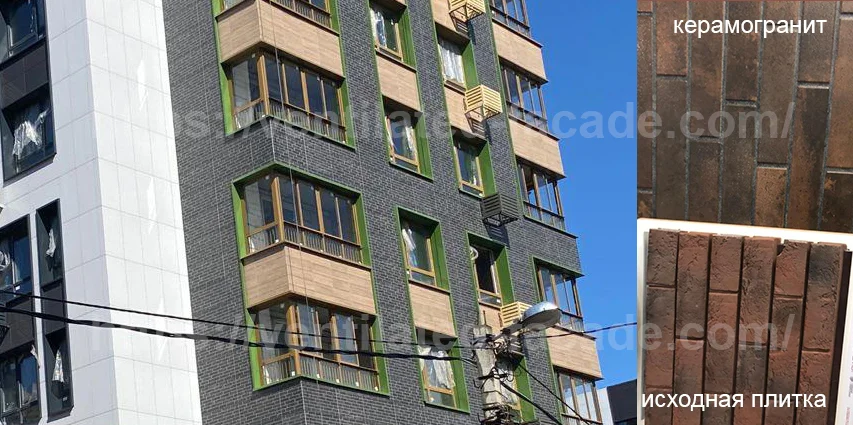

Интересным решением для современных фасадов стало применение на фасадах в недорогих сегментах плитки с рисунком имитирующим клинерный кирпич. Цена на эту плитку существенно ниже и монтажные работы менее трудоемки.

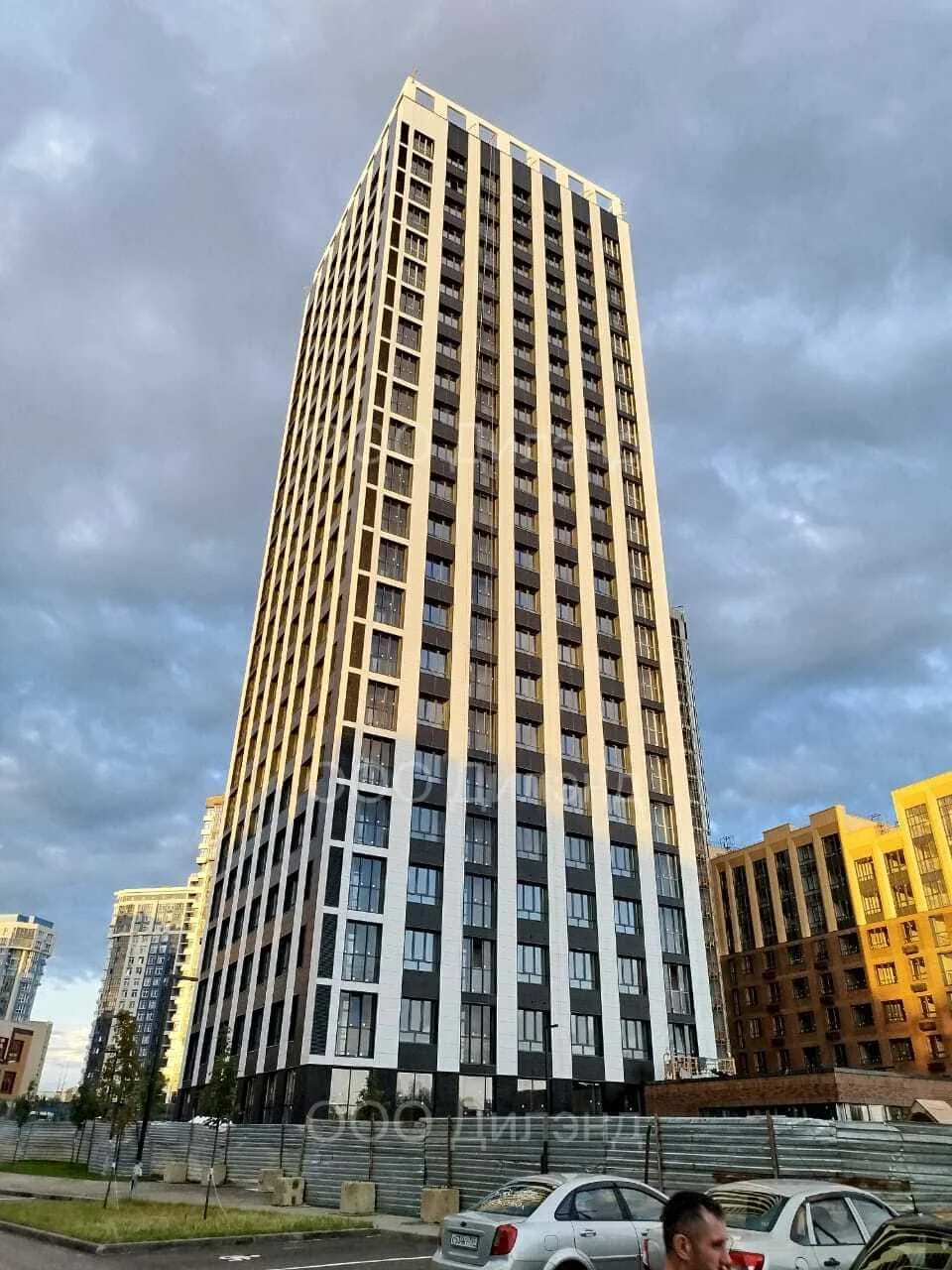

Сейсмостойкость вентилируемого фасада с керамогранитной плиткой
Вентилируемые фасады REVENTAL с керамогранитной плиткой успешно прошли сейсмические испытания как на классической схеме крепления, так и на межэтажной схеме, и возможны к применению в сейсмически опасных районах РФ.
