Кронштейны для фасадных систем

Алюминиевые кронштейны для навесных фасадов используются для зданий малой и средней этажности для любых облицовок во всех районах строительства и при любой сейсмической нагрузке. Для производства кронштейнов REVENTAL используется коррозионно-стойкий сплав алюминия 6060 и имеет подтвержденный срок эксплуатации в среднеагрессивных средах не менее 50 лет.

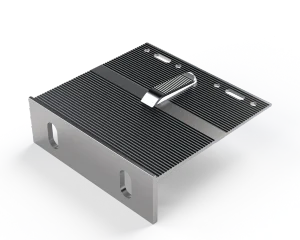

Алюминиевые кронштейны для крепления по всей плоскости фасада

Кронштейны производятся в четырех высотах - 150, 125, 75 и 50 мм. Выбор алюминиевого кронштейна определяется прочностным статическим расчетом и значением усилия фасадного анкера на вырыв из строительного основания. Кронштейны 150 и 125 мм используются в качестве несущих, а высотой 75 и 50 мм - в качестве опорных.

Несущий кронштейн испытывает нагрузку от веса направляющей и облицовки с учетом прогнозируемого обледенения фасадной облицовки с учетом особенностей климата района строительства, а также горизонтальную нагрузку от силы ветра, которая может быть направлена как в сторону стены здания, так и от стены здания с подветренной стороны. Опорный кронштейн испытывает только ветровую нагрузку.

Каждая направляющая крепится автономно к своему набору кронштейнов. Заклепки в несущем кронштейне устанавливаются в четыре круглых отвертия, в опорном - в два горизонтальных строго посередине. Между стоящими одна над другой направляющими следует оставлять зазор 10-15 мм.

При необходимости алюминиевые кронштейны удлиняют с помощью специальных плоских удлинителей, которые жестко крепятся к ним на четыре заклепки для несущего кронштейна и на две заклепки для опорного кронштейна. В этом случае направляющая крепится уже к удлинителю. Этот элемент также участвует в прочностном расчете.

Направляющая входит в усик алюминиевого кронштейна с небольшим усилием, что позволяет без труда выравнивать ее в нужном положении. После выравнивания направляющая сверлится по намеченным в кронштейне отверстиям и крепится к кронштейну заклепкой с сердечником, выполненным из нержавеющей стали.

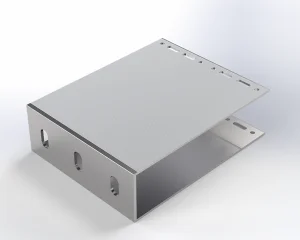

Фасадные П-образные кронштейны для крепления в межэтажные перекрытия

Межэтажные П-образные кронштейны для навесных фасадов используются для зданий любой этажности и высотности для любых облицовок во всех районах строительства и при любой сейсмической нагрузке.

Выбор межэтажного кронштейна определяется прочностным статическим расчетом и значением усилия фасадного анкера на вырыв из строительного основания, при этом возможно крепление кронштейна как на два фасадных анкера, так и на один анкер, когда нагрузки на фасад невелики. Для распределения нагрузки дополнительно рекомендуется использовать шайбу под фасадный анкер, что значительно увеличивает прочность и надежность всей конструкции.

При необходимости фасадные кронштейны удлиняют с помощью специальных Н-образных удлинителей, которые жестко крепятся к ним на восемь заклепок. В этом случае направляющая крепится уже к удлинителю. Этот элемент также участвует в прочностном расчете.

Направляющая входит в П-образный межэтажный фасадный кронштейн с небольшим усилием, что позволяет без труда выравнивать в нужном положении

Несущий кронштейн испытывает нагрузку от веса направляющей и облицовки с учетом прогнозируемого обледенения фасадной облицовки с учетом особенностей климата района строительства, а также горизонтальную нагрузку от силы ветра, которая может быть направлена как в сторону стены здания, так и от стены здания с подветренной стороны. Опорный кронштейн испытывает только ветровую нагрузку.

Межэтажный фасадный кронштейн является одновременно и несущим, и опорным для установленной сверху направляющей. Направляющая, устанавливаемая ниже кронштейна, крепится на шесть заклепок в круглые отверстия, обеспечивающие ее надежную фиксацию. Направляющая, устанавливаемая выше кронштейна, крепится в два овальных отверстия ровно посередине овала, что позволяет ей совершать движение при термическом расширении. Между стоящими одна над другой направляющими следует оставлять зазор 10-15 мм.

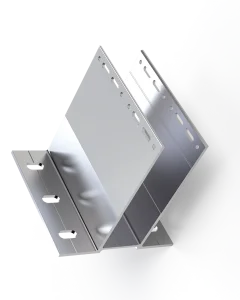

Кронштейны фасадные алюминиевые усиленные

Усиленные кронштейны для навесных фасадов используются для высотных зданий для крепления в межэтажные перекрытия для тяжелых облицовок, либо в районах с высокой ветровой нагрузкой, либо для навесных фасадов зданий средней этажности при больших размерах облицовочных элементов (большом шаге между направляющих), например при облицовкой фасада кассетами из различных материалов.

Выбор усиленного кронштейна определяется прочностным статическим расчетом и значением усилия фасадного анкера на вырыв из строительного основания, при этом возможно крепление кронштейна как на два фасадных анкера, так и на четыре анкера, когда нагрузки на фасад велики. Для распределения нагрузки дополнительно рекомендуется использовать шайбу под фасадный анкер, что значительно увеличивает несущую способность всей конструкции.

Направляющая входит в усиленный фасадный кронштейн с небольшим усилием, что позволяет без труда выравнивать в нужном положении

Несущий кронштейн испытывает нагрузку от веса направляющей и облицовки с учетом прогнозируемого обледенения фасадной облицовки с учетом особенностей климата района строительства, а также горизонтальную нагрузку от силы ветра, которая может быть направлена как в сторону стены здания, так и от стены здания с подветренной стороны. Опорный кронштейн испытывает только ветровую нагрузку.

Усиленный фасадный кронштейн является одновременно и несущим, и опорным для установленной сверху направляющей. Направляющая, устанавливаемая ниже кронштейна, крепится на шесть заклепок в круглые отверстия, обеспечивающие ее надежную фиксацию. Направляющая, устанавливаемая выше кронштейна, крепится в два овальных отверстия ровно посередине овала, что позволяет ей совершать движение при термическом расширении. Между стоящими одна над другой направляющими следует оставлять зазор 10-15 мм.

При необходимости фасадные кронштейны удлиняют с помощью специальных Н-образных удлинителей, которые жестко крепятся к ним на восемь заклепок. В этом случае направляющая крепится уже к удлинителю. Этот элемент также участвует в прочностном расчете.
