BIM - модель вентилируемого фасада

Building Information Model или BIM - модель как очевидно из перевода означает информационную модель здания, которая включает в себя все элементы, конструкции и коммуникации, а также их параметры и характеристики. Переход от проектирования к созданию информационной модели здания свершило своеобразную революцию на рынке строительства.

В настоящее время в нашей стране формирование и ведение информационной модели объекта становится обязательным для заказчика, застройщика, технического заказчика и эксплуатирующей организации для представления информационной модели на экспертизу, выдачи разрешения на строительство, ввода сооружений в эксплуатацию, а также для проведения строительного надзора.

Для фасадной отрасли это требование ставит новые интересные задачи и открывает широкие горизонты. Очевидно, что разработка проекта вентилируемого фасада в виде BIM-модели и встраивание его в общую информационную модель здания становится необходимостью.

Специалисты компании Дилэнд на протяжении двух лет готовились к переходу к современным методам проектирования и готовы предложить свои услуги по включению вентилируемого фасада REVENTAL в информационную модель здания на этапе архитектурного проектирования.

Что мы предлагаем в рамках BIM - проектирования вентфасада?

Разработка BIM-модели от компании Дилэнд состоит из следующих этапов:

• Прочностной расчет элементов конструкции вентилируемого фасада
• Геодезическая съемка строительного основания
• Разработка BIM-модели вентилируемого фасада с учетом фактических размеров здания
• Формирование спецификаций
• Формирование безотходного перечня погонажных алюминиевых изделий (профилей и направляющих) с диаграммами раскроя
• Формирование перечня элементов облицовки с фактическими размерами для задания в производство
• Расчет требуемого объема расхода сырья для изготовления элементов облицовки
• Техническое задание на изготовление откосов, отливов, пожарных отсечек, парапета с предоставлением расчета материала на их изготовление

Проектирование подсистемы вентилируемого фасада в виде BIM-модели

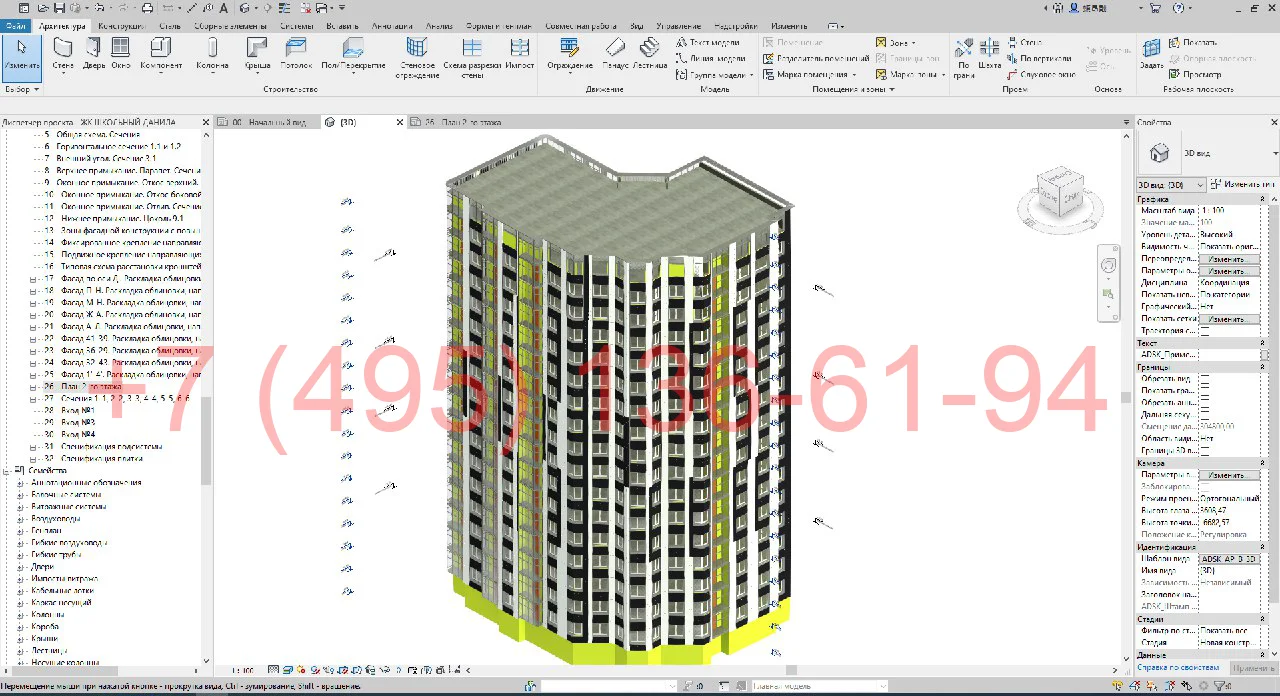

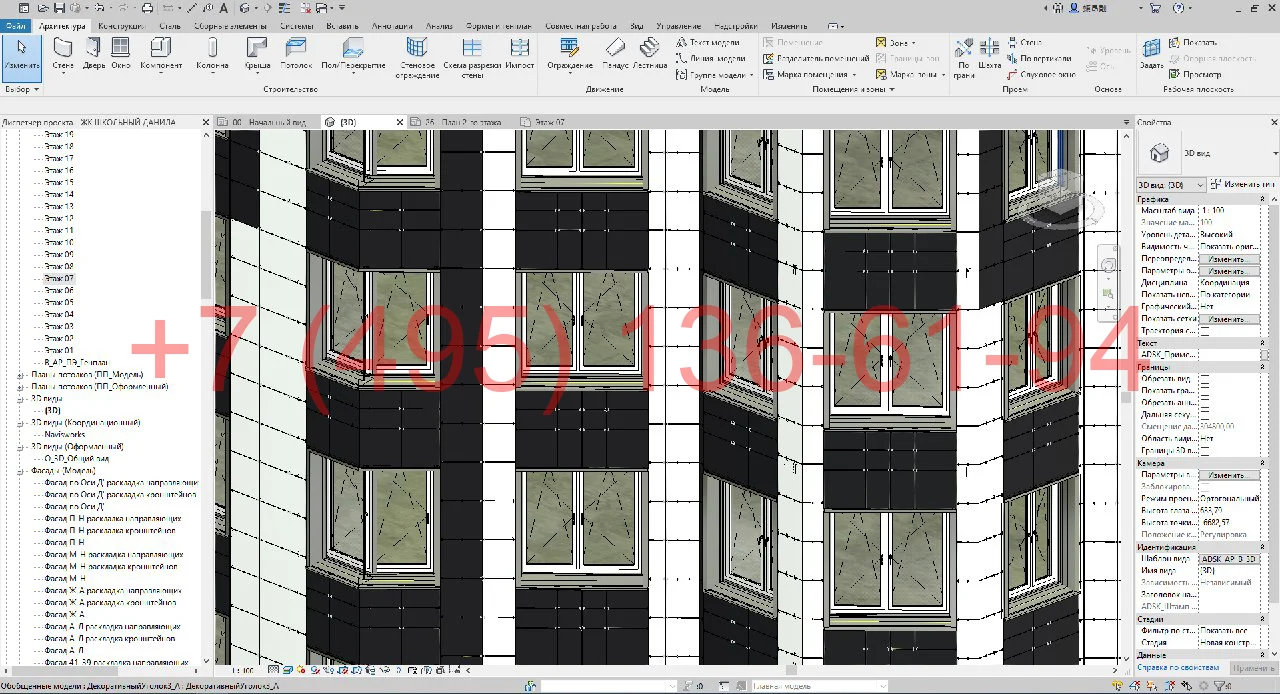

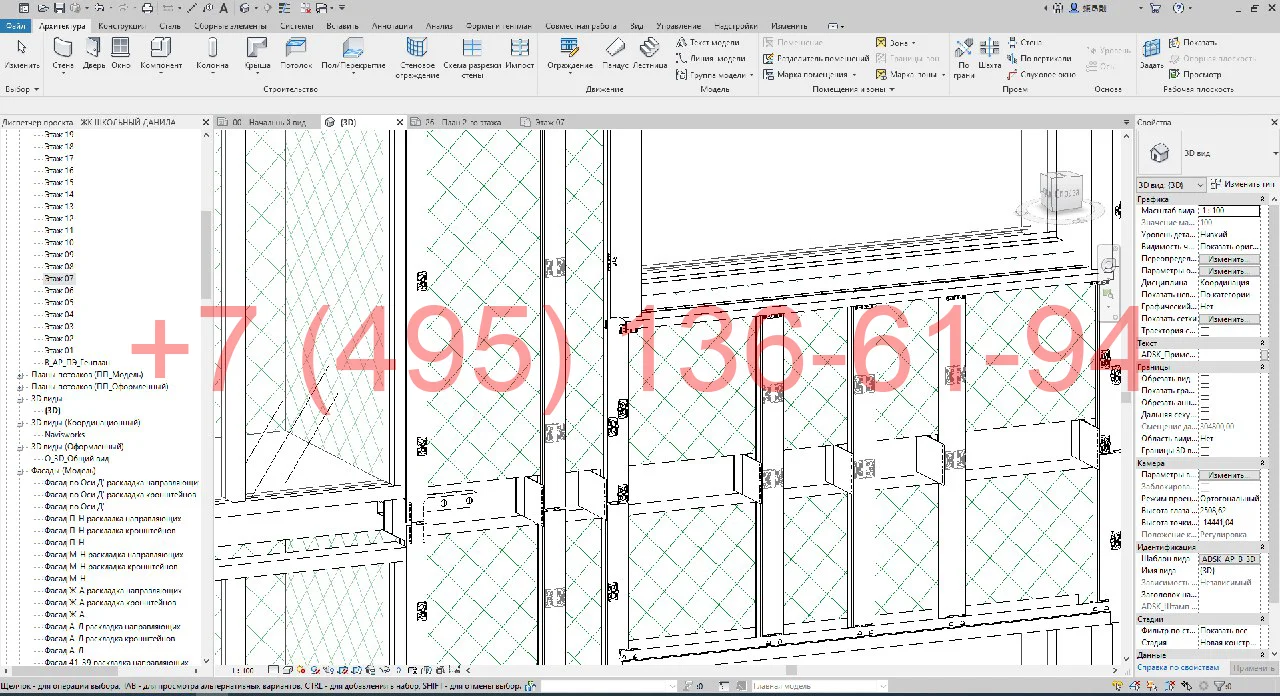

Удобство BIM-модели заключается в возможности визуально рассматривать проект как бы "вживую" с максимальной детализацией вплоть до заклепок и анкеров. Одновременно из модели возможно одним движением мышки получить привычные двухмерные чертежи как в формате pdf, так и в формате AutoCAD для организации работ на строительной площадке.

При формировании спецификации отсутствует какие-либо операции, выполняемые вручную, все подсчеты производятся автоматически, что полностью исключает ошибки и неточности.

BIM-модель элементов облицовки вентилируемого фасада

Элементы облицовки обычно проектанты вентилируемого фасада обходят стороной в связи с высокой сложностью задачи. Компания Дилэнд всегда проектирует облицовку вместе с конструкцией вентилируемого фасада и предоставляет максимальную детализацию своим заказчикам.

При разработке BIM-модели вентфасада с керамогранитом или фиброцементной панелью мы предоставляем заказчикам перечень всех плит с точными размерами. Это дает возможность произвести безотходный заказ материала и контролировать его расход при производстве строительных работ.

При разработке BIM-модели вентилируемого фасада из композитных или алюминиевых кассет компания Дилэнд полностью прорабатывает стадию изготовления кассет как на своем производстве, так и дает возможность заказчику самому разместить заказ на производство кассет у сторонних подрядчиков.

Из BIM-модели вентилируемого фасада формируется перечень кассет, затем заготовки кассет автоматически раскладываются на листы композита или алюминия, тут же производится расчет материала в нужных длинах и ширинах листов, и расчет количества операций (длина резания на фрезерном или лазерном станке, количество врезаний, количество гибов на гибочном оборудовании и т.д.).

BIM-моделирование откосов и отливов

Основная идея компании Дилэнд состоит в том, что проектирование должно быть максимально полным и детализированным, а вентилируемый фасад должен собираться так же просто, как детский конструктор.

В рамках этой идеи мы готовим полную спецификацию откосов и отливов ждя каждого проекта, включающую детальные чертежи каждого элемента, позволяющие по этой спецификации разместить заказ на предприятии металлообработки.

Преимущества качественного BIM-проектирования вентилируемого фасада

Деньги - детальная проработка проекта позволяет точно рассчитать бюджет проекта и проконтролировать его исполнение.

Время - качественные чертежи и технологические карты исключают простой монтажников и уменьшают количество ошибок.

Качество - визуализирование всех элементов фасада уже на этапе проектирования позволяет проработать каждый узел и спланировать каждый этап монтажа.

Качественное проектирование - это не всегда дополнительные расходы особенно с компанией Дилэнд. Звоните нам, и мы найдем для вас решение с оптимальным бюджетом.

BIM-модель вентилируемого фасада в Москве и регионах России

Компания «Дилэнд» выполняет BIM-проектирование вентилируемого фасада для объектов в Москве, Московской области и других регионах РФ. Мы включаем подсистему REVENTAL, облицовку, крепёж, откосы и отливы в единую информационную модель здания, чтобы заказчик, генподрядчик и экспертиза работали с актуальными данными без «разрывов» между чертежами и спецификациями.

Если вам нужна BIM-модель вентфасада под ключ — от прочностного расчёта до раскроя кассет и погонажных профилей — специалисты «Дилэнд» готовы подключиться на стадии архитектурного проектирования или на этапе адаптации рабочей документации. Модель формируется с учётом фактической геодезии основания, что особенно важно для реконструкции и сложных фасадов в плотной городской застройке Москвы.

Зачем BIM для навесного вентилируемого фасада на объектах Москвы

В столичном строительстве сроки сжаты, а требования к документации высоки: информационная модель нужна для экспертизы, разрешения на строительство, стройнадзора и последующей эксплуатации. Проект вентилируемого фасада в BIM снижает риск ошибок в спецификациях, ускоряет согласование узлов и делает прозрачным бюджет на алюминиевую подсистему, анкеры, заклёпки и облицовочные материалы.

Для девелоперов и технических заказчиков в Москве и МО критично заранее понимать объём сырья, длину реза, число гибов и раскладку кассет. Именно это даёт детализированная BIM-модель облицовки вентфасада: безотходный заказ композита, алюминия, керамогранита или фиброцемента и контроль расхода на площадке.

• Объекты жилого и коммерческого назначения в Москве и Московской области
• Административные, образовательные и медицинские здания по всей России
• Реконструкция фасадов с уточнением геометрии по геодезической съёмке
• Встраивание фасадного раздела в общую BIM-модель здания (архитектура, КМ, АР)

Что входит в BIM-проектирование вентфасада REVENTAL

Мы проектируем не «условный каркас», а полную конструкцию: кронштейны, направляющие, удлинители, крепление кассет, анкерные группы, элементы противопожарной отсечки, парапетные узлы, откосы и отливы. Информационная модель вентилируемого фасада позволяет визуально проверить каждый узел — вплоть до заклёпок — и одним действием получить 2D-чертежи для площадки в PDF и AutoCAD.

Отдельный блок — формирование спецификаций без ручного подсчёта. Автоматизация исключает типичные ошибки сметы и снабжения, которые дорого обходятся на московских стройках, где простой бригады измеряется часами. Параллельно готовится безотходный перечень алюминиевых профилей с диаграммами раскроя и перечень элементов облицовки с фактическими размерами для производства.

География работ и формат сотрудничества

«Дилэнд» сопровождает проекты вентилируемых фасадов в Москве, городах Центрального федерального округа и по запросу — в регионах России: от подготовки ТЗ до передачи модели и комплекта производственной документации. Удалённое согласование и выезд на объект для геодезии комбинируются под задачу заказчика. Консультации и расчёт оптимального бюджета — по телефону +7 (495) 136-61-94, офис: Москва, Каширское шоссе, д. 3, корп. 2, стр. 9.

Мы работаем с генподрядчиками, фасадными подрядчиками, архитектурными бюро и службами технического заказчика. Если на объекте уже принята среда общих данных, BIM-модель фасада REVENTAL передаётся в согласованном формате для стыковки с моделью здания и дальнейшей эксплуатации.

BIM-модель кассет, плит и комплектующих: контроль стоимости

Для композитных и алюминиевых кассет модель включает раскладку заготовок на листах, расчёт длин и ширин, операции фрезерования/лазерной резки и гибки. Для керамогранита и фиброцемента — точный перечень плит. Такой подход экономит материал и время согласования с производством в Москве и на партнёрских площадках.

Качественное BIM-проектирование навесного фасада — это не «лишняя статья расходов», а инструмент управления деньгами, сроками и качеством монтажа. Детальная визуализация узлов уменьшает переделки, а технологические карты снижают простои монтажников. Компания «Дилэнд» помогает найти решение с оптимальным бюджетом под конкретный объект.

Заказать BIM-модель вентилируемого фасада

Оставьте заявку на странице или позвоните: подберём состав работ — от прочностного расчёта и геодезии до полной информационной модели вентфасада с спецификациями, раскроем и ТЗ на откосы, отливы, пожарные отсечки и парапет. Проектируем так, чтобы фасад собирался предсказуемо, как конструктор, а данные модели оставались полезны и после сдачи объекта.

BIM-модель вентилируемого фасада Москва · проектирование подсистемы REVENTAL · раскрой кассет и профилей · спецификации без ручных ошибок · объекты по России. Желаем вам удачных и выгодных проектов — команда «Дилэнд» готова подключиться к вашей информационной модели здания.
