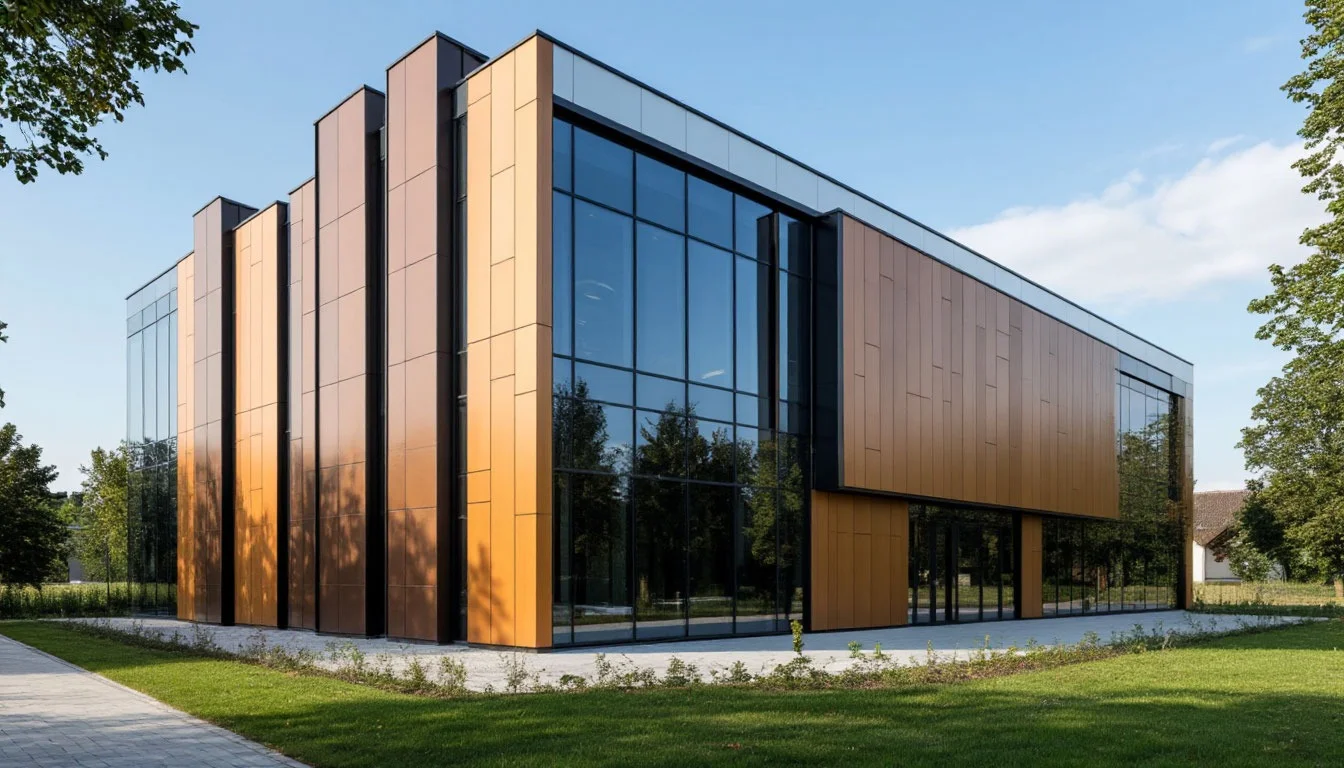

Вентилируемый навесной фасад - это конструкция, которая состоит из подсистемы, утеплителя и облицовки и выполняет функцию защиты несущей стены от воздействия внешней среды, а также повышает энергоэффективность здания. Вентилируемые фасады применяются как на вновь строящихся зданиях, так и на реконструируемых.
В условиях городской среды приоритетным материалом конструкции фасада является алюминий. Этот металл в условиях неагрессивных и слабоагрессивных сред практически не подвержен коррозии, поэтому срок эксплуатации конструкции составляет не менее 100 лет. Высокая прочность, технологичность и легкость этого материала позволяет применять его на любых проектах, включая высотные здания с фасадами сложных объемных форм.

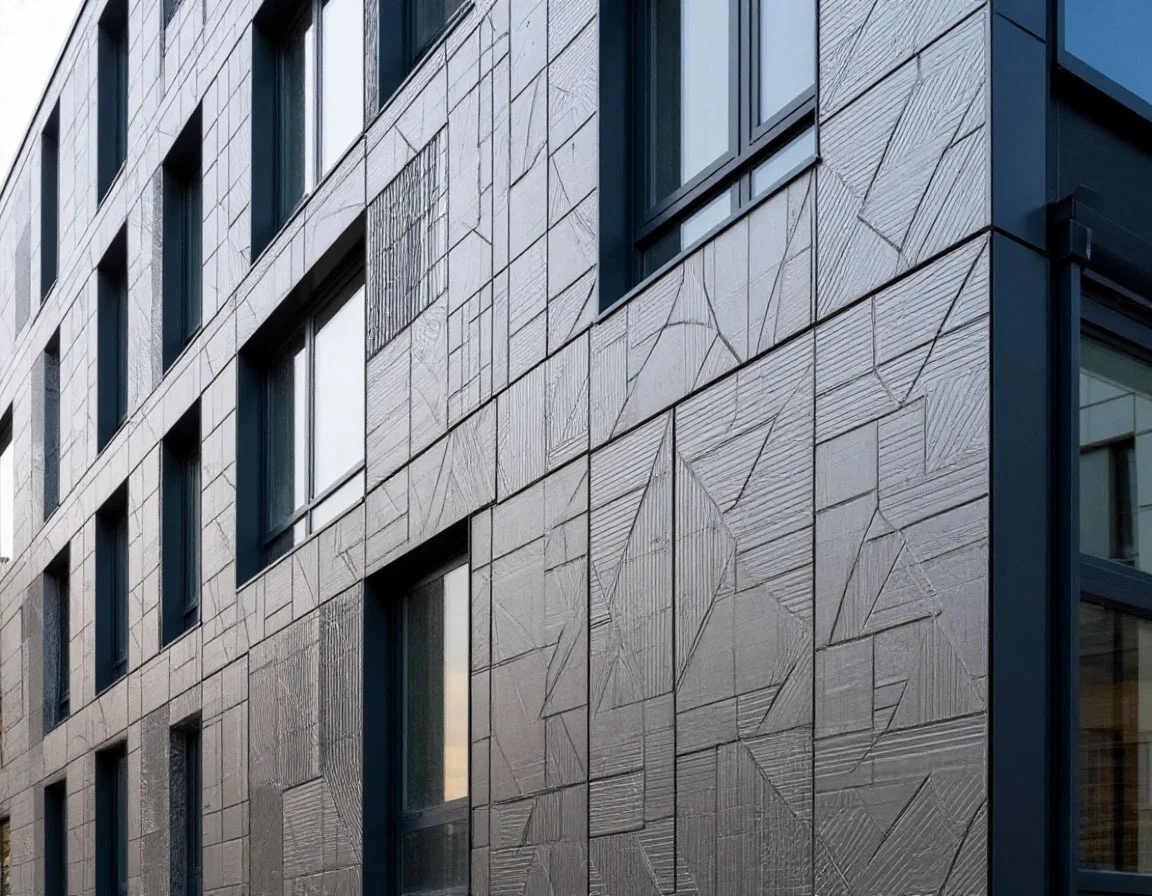

В качестве облицовки вентфасада используются природные и искусственные материалы: керамогранит, алюминий, натуральный камень, бетонные и клинкерные плитки, керамика, фибро и стеклобетонные изделия. Основной функцией облицовки является не только придавать эстетические свойства зданию, но и защищать несущие стены от погодного воздействия, поэтому она должна быть легкой, влагонепроницаемой и долговечной.
Способы крепления вентилируемых навесных фасадов

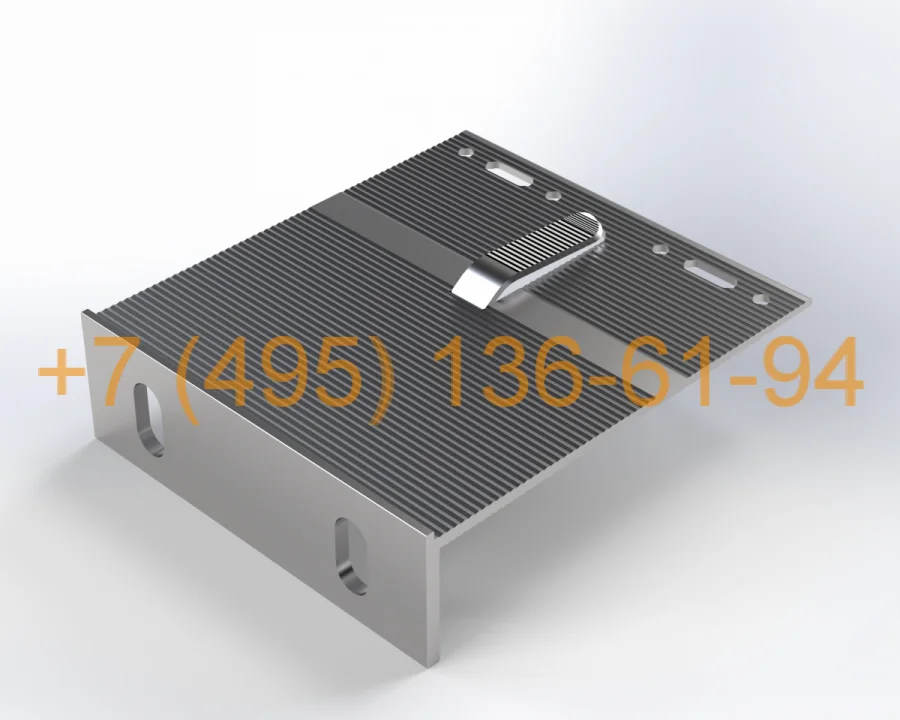

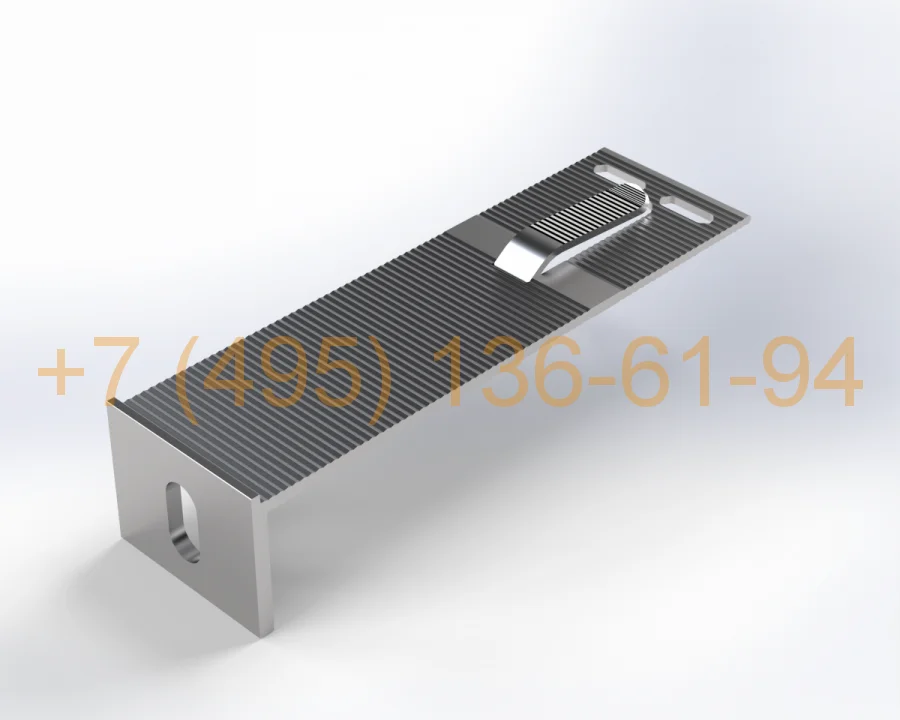

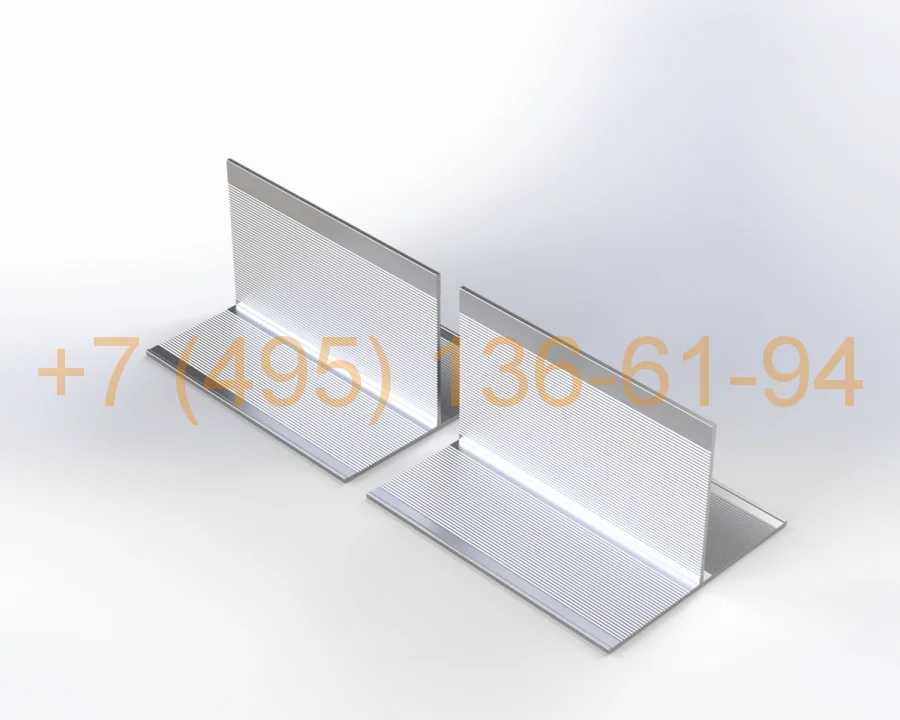

Вентилируемые фасады крепятся к несущем стенам здания двумя способами: в межэтажные перекрытия либо по всей поверхности стен. Способ крепления зависит от материала, из которого выполнены стены. Если материал стен прочный и нехрупкий, то крепление кронштейнов вентфасада осуществляется по всей поверхности стен. Такой способ крепления удешевляет конструкцию, так как направляющие в этом случая применяются облегченные. Если прочность материала стен недостаточна, навесной фасад крепится только в межэтажные перекрытия.

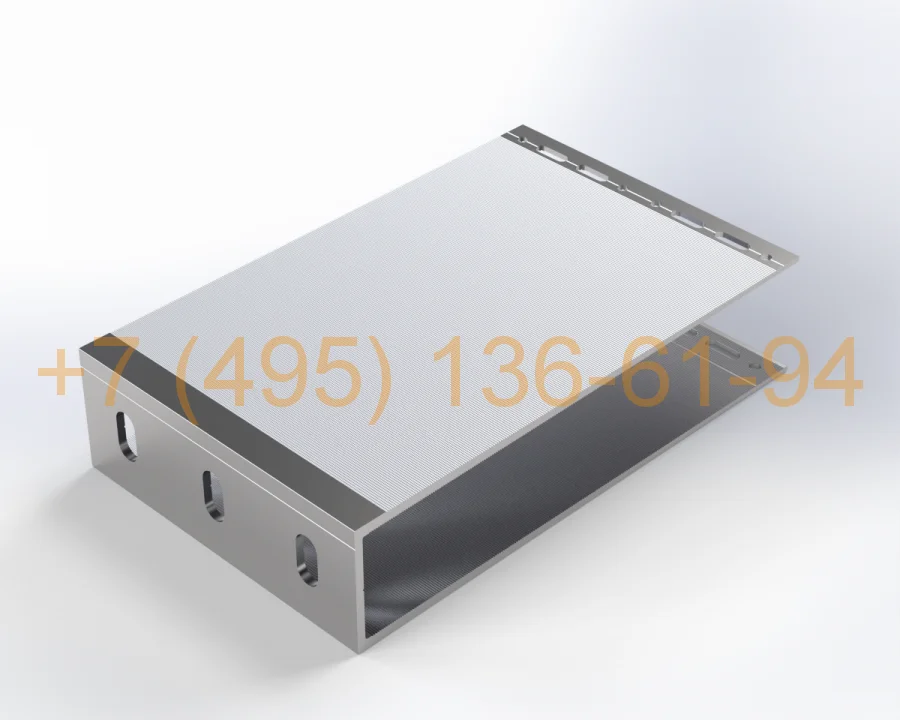

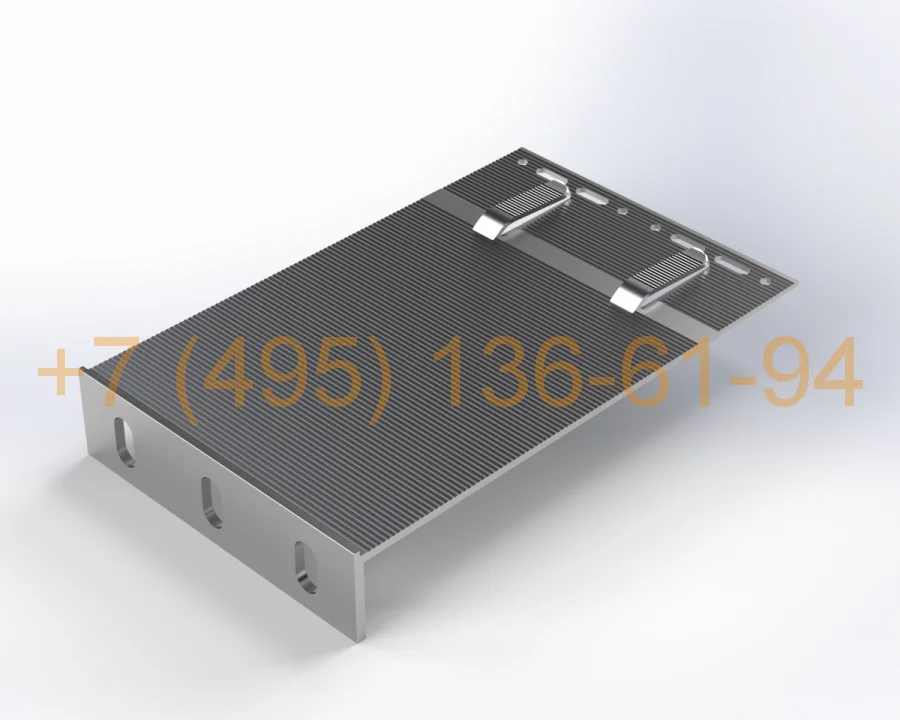

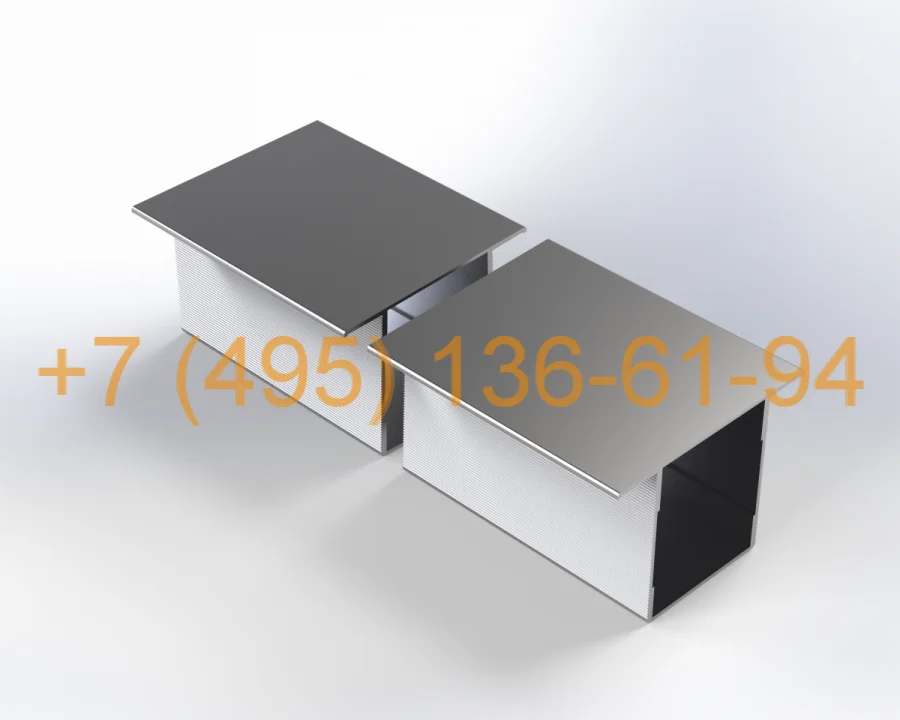

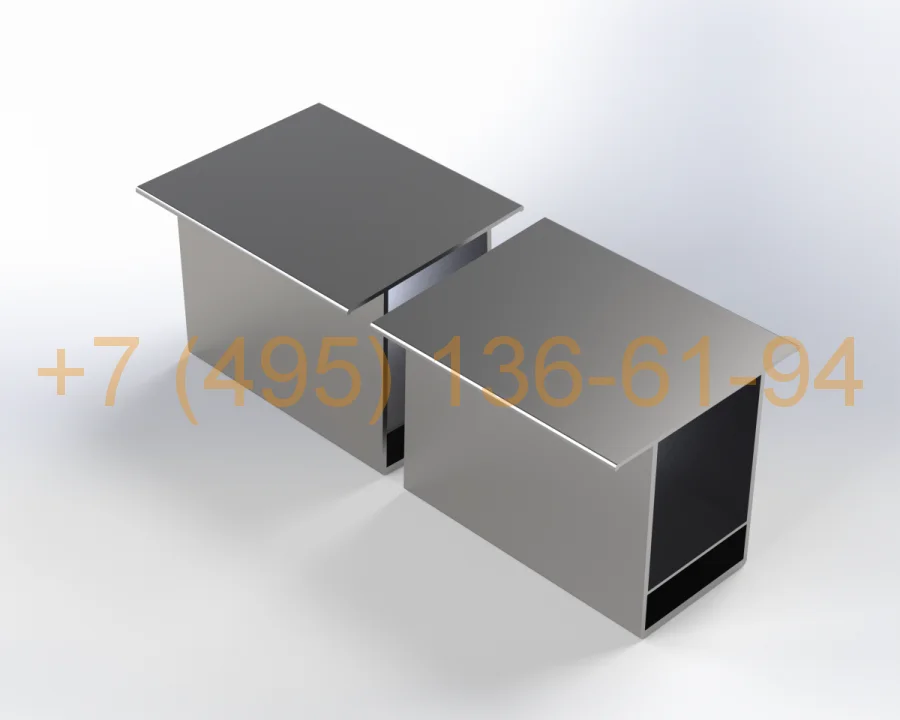

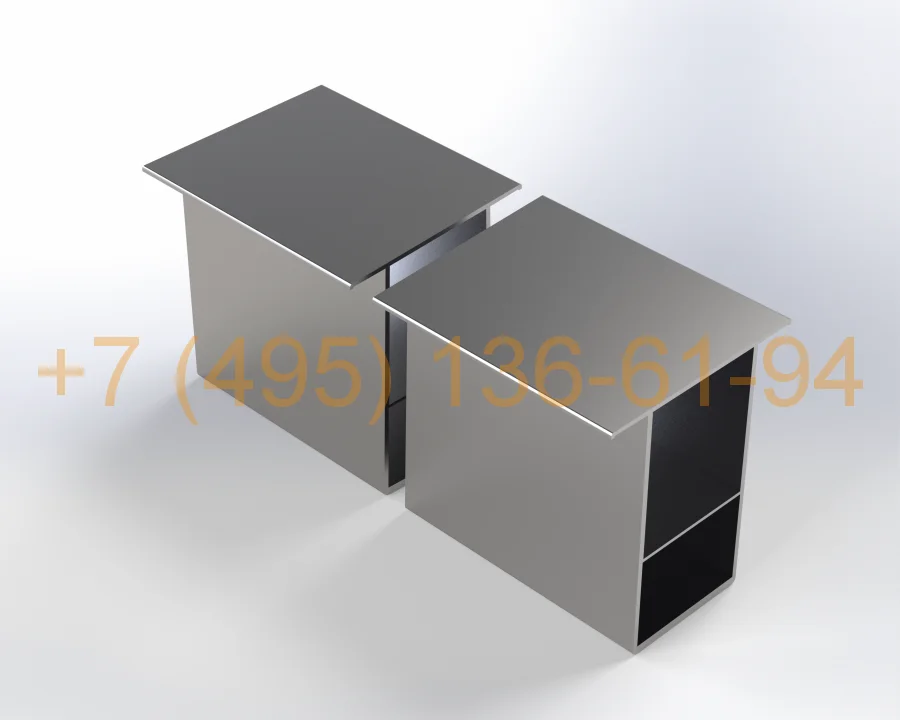

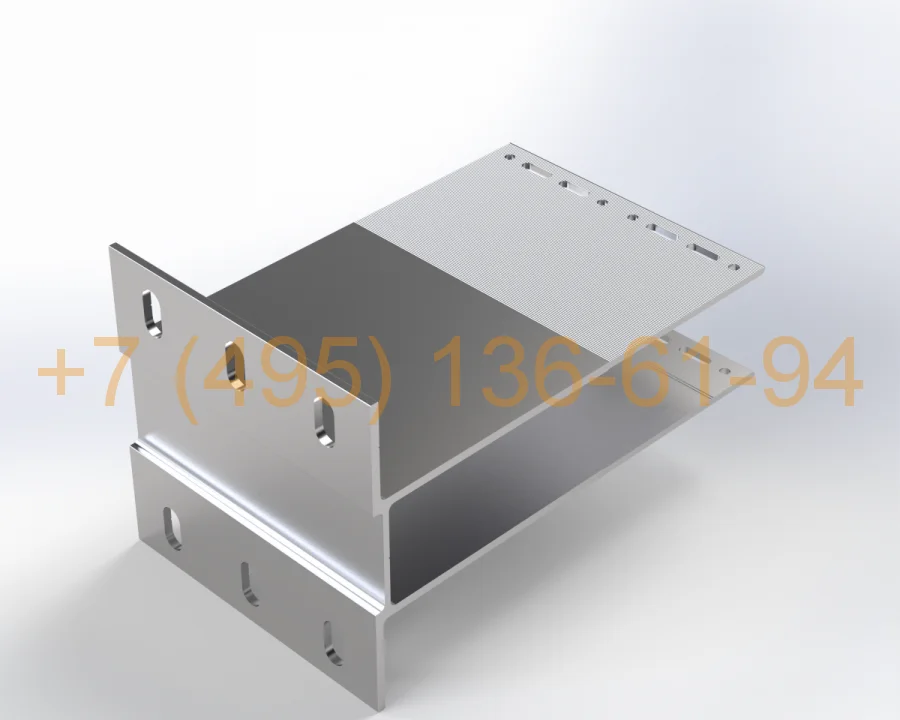

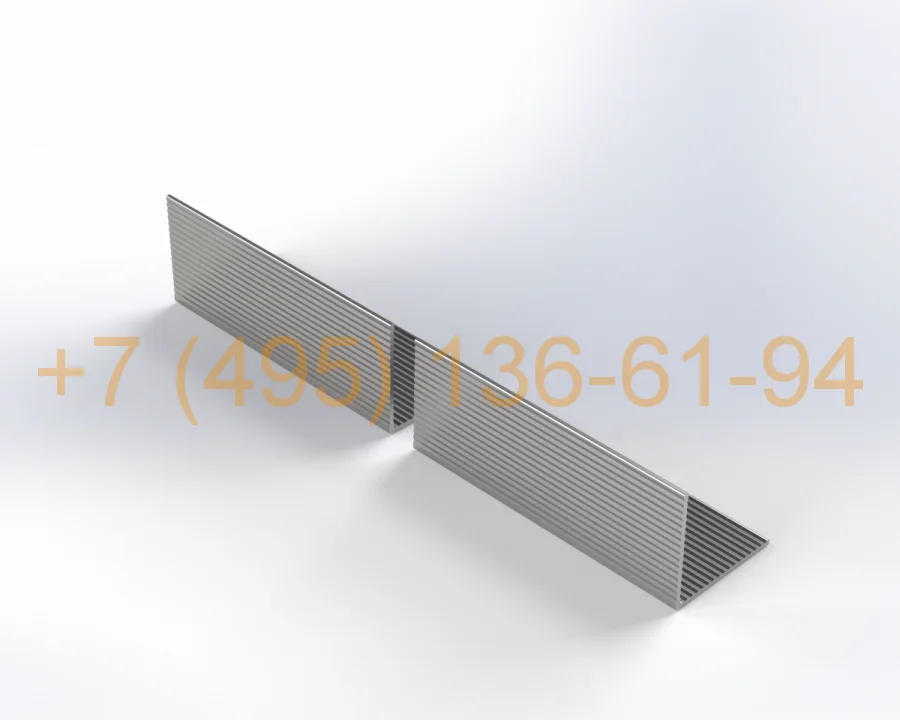

Для навесных фасадов с большим выносом облицовки от строительного основания, обусловленного эстетическими свойствами вентфасада, обязательно применение П-образного кронштейна и замкнутой направляющей в связи с тем, что помимо ветровой нагрузки, направленной под углом 90 градусов к поверхности фасада, возможно возникновение боковой ветровой нагрузки.
При выборе способа крепления обязательным является проведение испытаний выбранных фасадных анкеров для определения усилия вырыва из стен здания. Результаты таких испытаний направляется проектировщикам для учета при расчете всей конструкции навесного фасада. При реконструкции зданий зачастую применяются удлиненные анкеры, чтобы пройти насквозь рыхлую облицовку и обеспечить надежное крепление в плиту.

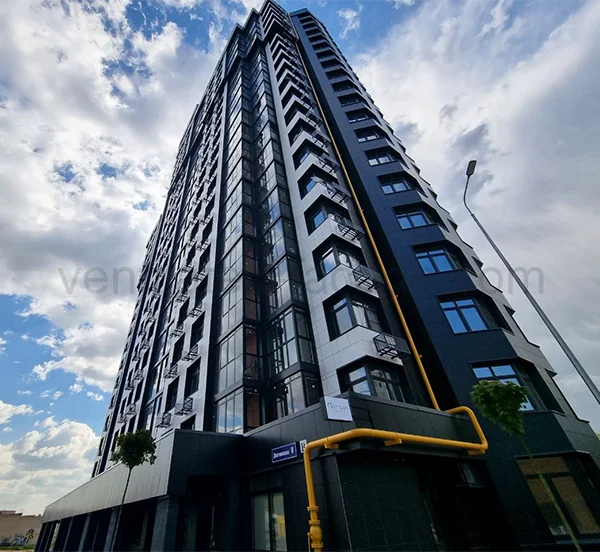

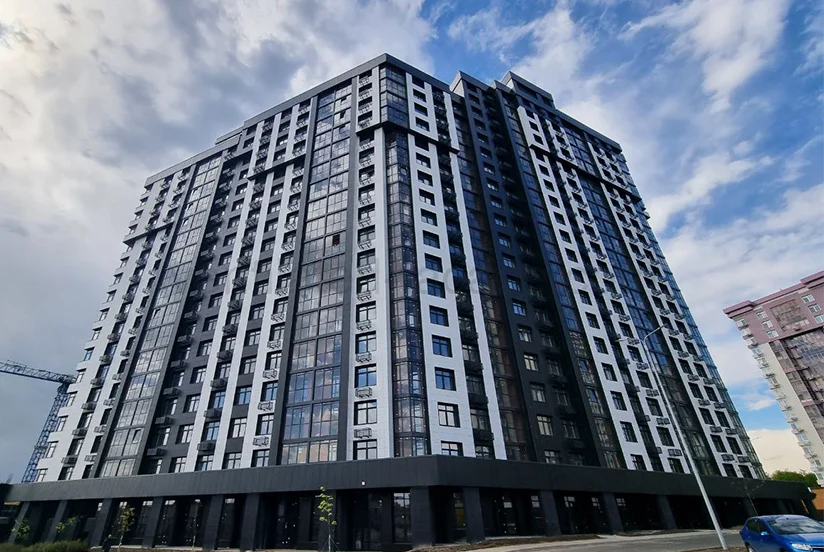

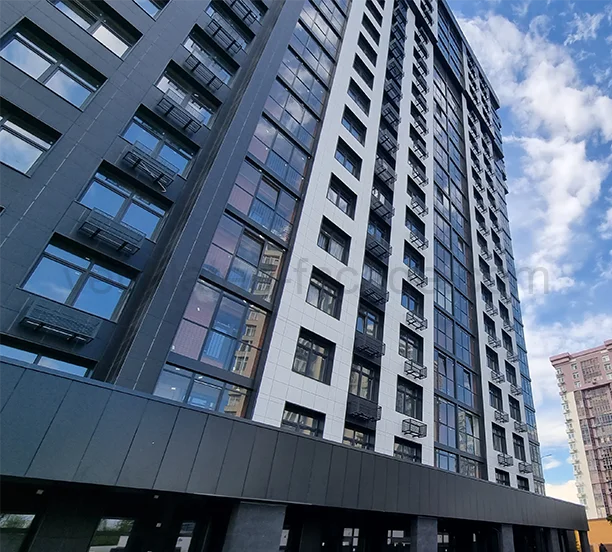

Вентилируемый фасад с керамогранитными плитками на кляммерах
Облицовка вентилируемого фасада керамогранитной плиткой - самый популярный вариант облицовки в России, в первую очередь из-за его долговечности. Срок эксплуатации фасада с керамогранитом на алюминиевой подсистеме составляет не менее 50 лет. Используя коррозионностойкие сплавы алюминия - 6060 и 6063 - архитекторы закладывают длительный срок эксплуатации фасада без ремонта. Технология производства керамогранита позволяет использовать его в любой климатической зоне, в том числе и южных регионах и районах Крайнего севера. Керамогранит выдерживает изменение температуры, не выгорает на солнце, абсолютно не поглощает влагу, не боится воздействия агрессивных средств в приморских зонах.
Для различных зданий используются как классическая система, так и конструкция скреплением в межэтажные перекрытия. Вес облицовки около 22 кг на квадратный метр требуют тщательного прочностного расчета в зонах с повышенной ветровой нагрузкой, однако в регионах, где ветровая нагрузка не превышает значение третьего региона, керамогранит используются без ограничений. Керамогранит очень прочный материал, который хорошо выдерживает сейсмическую нагрузку. Свободное крепление керамогранита в кляммерах обеспечивают сейсмоустойчивость вентфасада с керамогранитом до 9 баллов.
Используя различные форматы керамогранита, возможно получить любой дизайн по разумной цене. Плиты керамогранита имитируют натуральный камень, в том числе ценных пород, они могут иметь текстуру дерева, однотонные декоры керамогранита поражают своей красочностью. Керамогранит бывает глазурованный или шероховатой поверхностью. Плиты керамогранита прокрашиваются в массе либо имеют защитный слой, обеспечивающий высокую стойкость к ультрафиолету. Вентфасад с керамогранитом - это поистине вечный фасад.
Вентфасад с керамогранитом также очень просто в монтаже. В отличие от других облицовок, плиты керамогранита легко режутся в размер на объекте. Это свойство материала позволяет проектировать вентилируемые фасады без дорогостоящей геодезической съёмки. Простота монтажа важна в отдалённых регионах, где часто не хватает квалифицированных бригад фасадчиков.

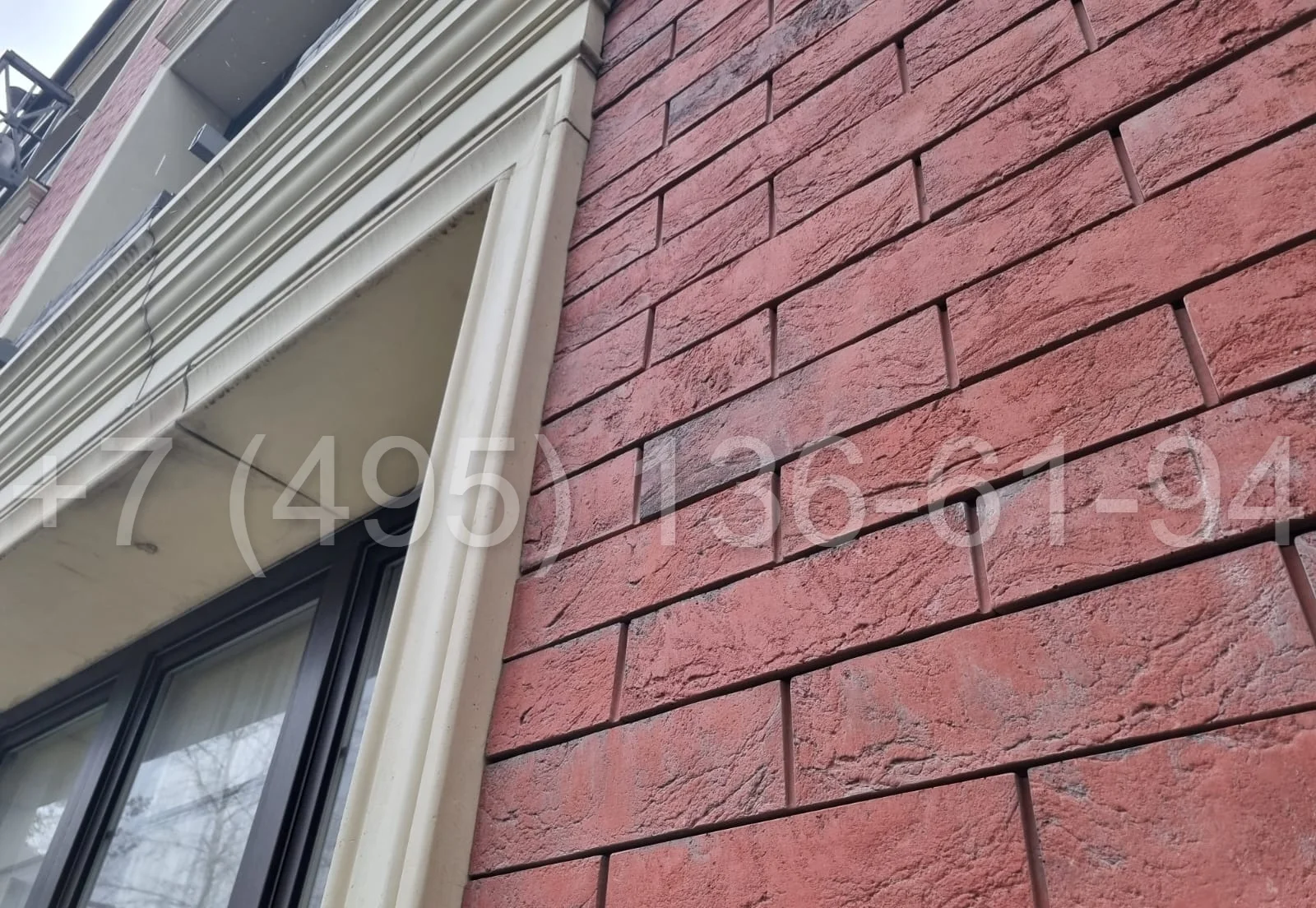

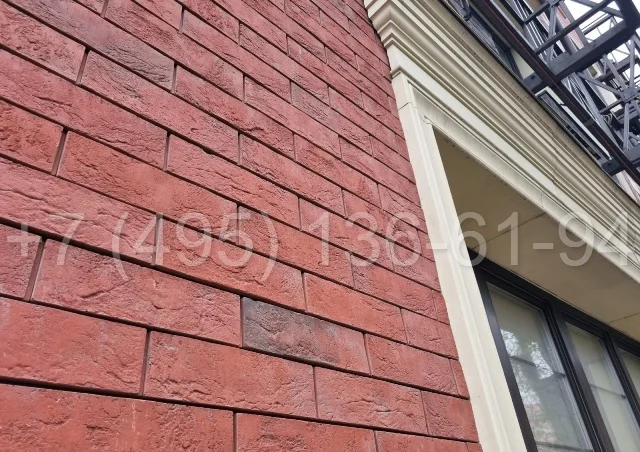

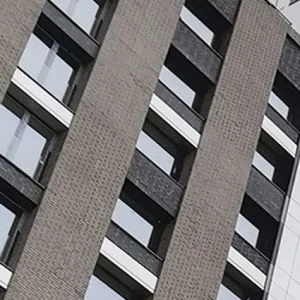

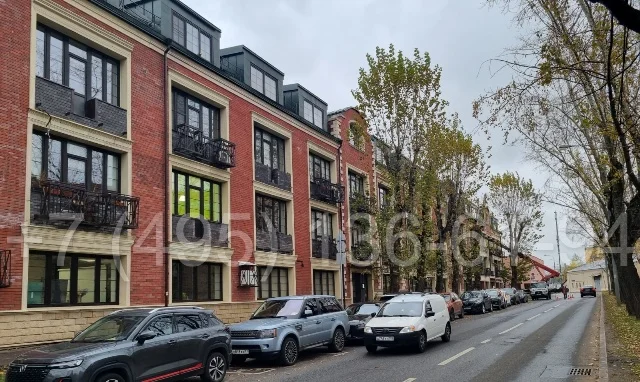

Вентилируемые фасады с облицовкой клинкерной бетонной плиткой
Клинкерная бетонная плитка - недорогой и качественный материал для облицовки вентилируемого фасада. Она производится из прочных марок бетона, прокрашенного в массе. Такая технология обеспечивает не менее 50 лет эксплуатации навесного фасада в любой климатической зоне, включая южные районы с высокой солнечной активностью. Разнообразие декоров и форм, имитирующих кирпичную кладку, обеспечила вентфасадам с клинкерной плиткой заслуженную популярность среди архитекторов, девелоперов и строителей.
Вентфасад с клинкерной плиткой монтируются так называемым "сухим" способом - система "паз-гребень" и с использованием затирки. В обоих случаях клинкерная плитка имеет паз, с помощью которого она закрепляется на горизонтальной направляющей. Клинкер "паз-гребень" не требует ремонта на протяжении всего срока эксплуатации, клинкерная плитка с затиркой требует регулярного обновления затирочных швов.
Критериями качества бетонной клинкерной плитки можно назвать следующие параметры:
- Точность геометрии, выраженная в строгих допусках на размерах посадочных пазов
- Прочность бетона и соблюдение производителем технологии изготовления с обязательной выдержкой 28 дней
- Качество бетонной массы, воды и используемого речного песка, уменьшающие появление высолов на поверхности плитки
- Прокрашивание бетонной плитки в массе, обеспечивающие яркий цвет в течение всего срока эксплуатации

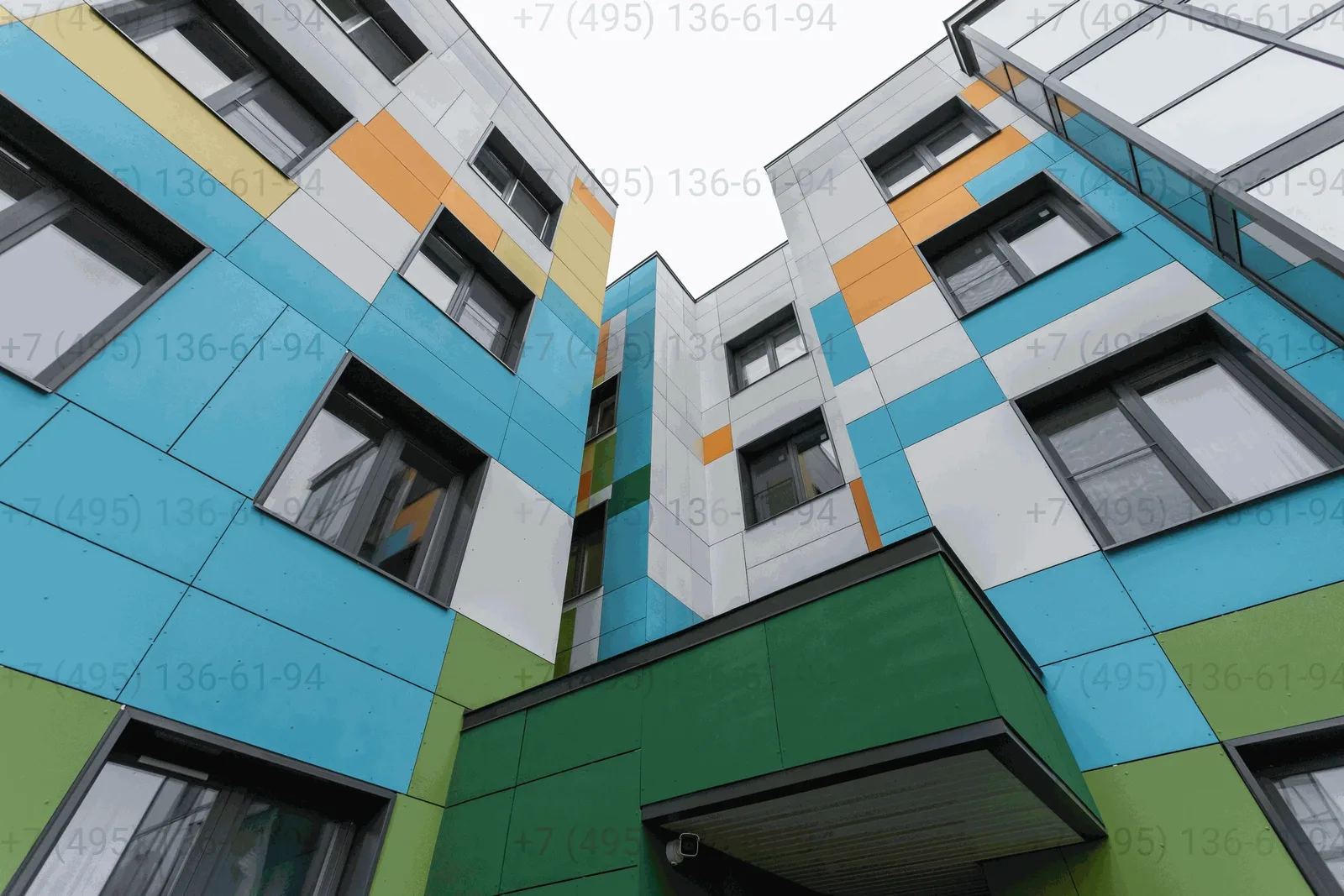

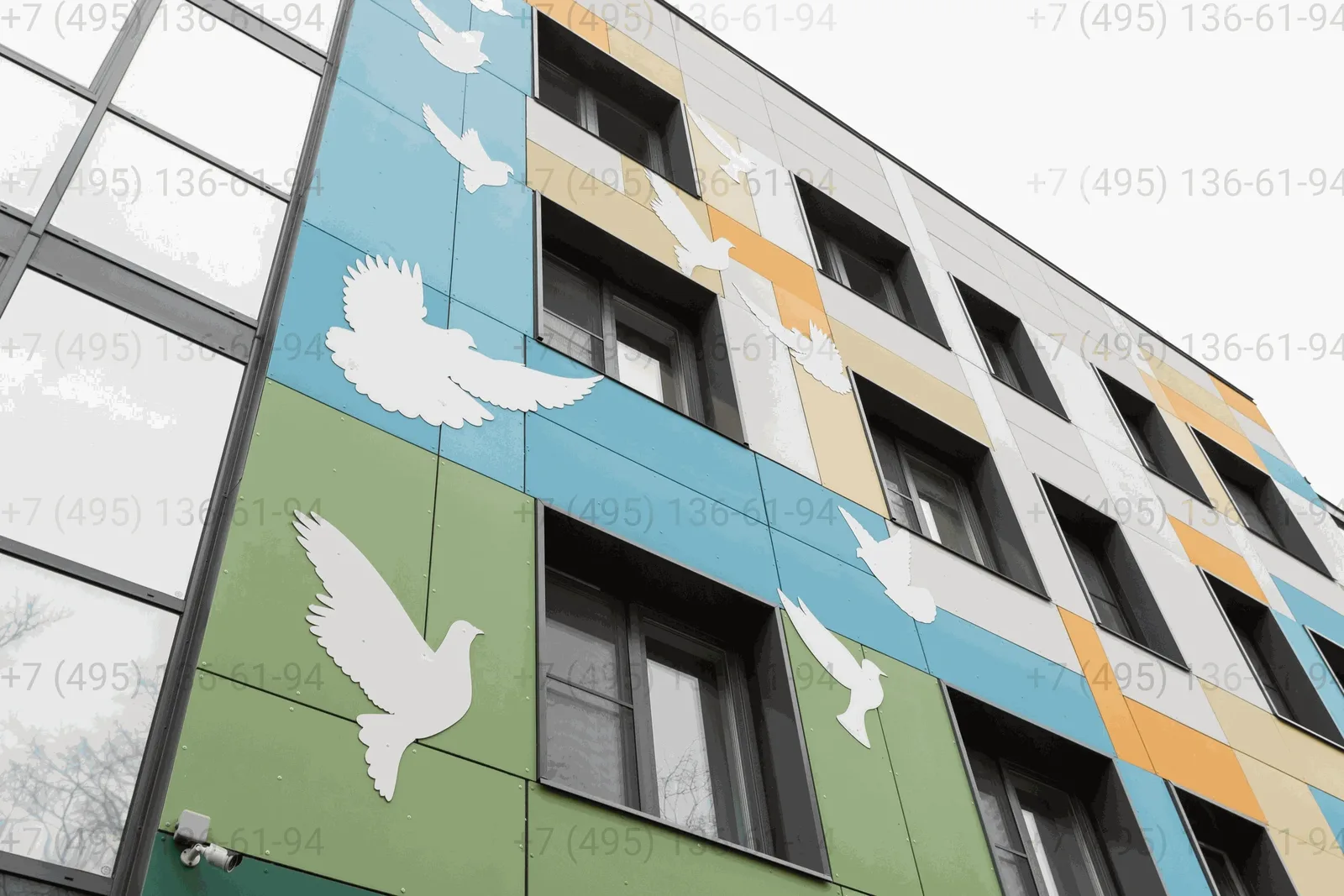

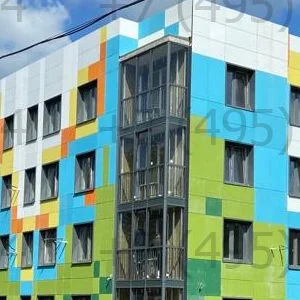

Вентилируемые фасады с фиброцементными панелями
Фиброцементные панели - прочный, надёжный и недорогой материал для вентилируемого фасада. Они отличаются высокой морозостойкостью, экологичностью и длительным сроком эксплуатации. Фиброцементные панели приобрели широкую популярность благодаря широкой цветовой гамме и огромному выбору декоров под дерево и камень. Монтаж фиброцементных панелей осуществляется как на классическую подсистему, так и на межэтажную.
Фиброцементные панели при монтаже режутся на месте в размер, это существенно упрощает и ускоряет работу. Торце панели после отрезания должны быть прокрашены во избежание попадания влаги внутрь панели. Для обеспечения долговечности крепление панелей заклёпками осуществляется через втулку. Крепёж используется только из нержавеющей стали.

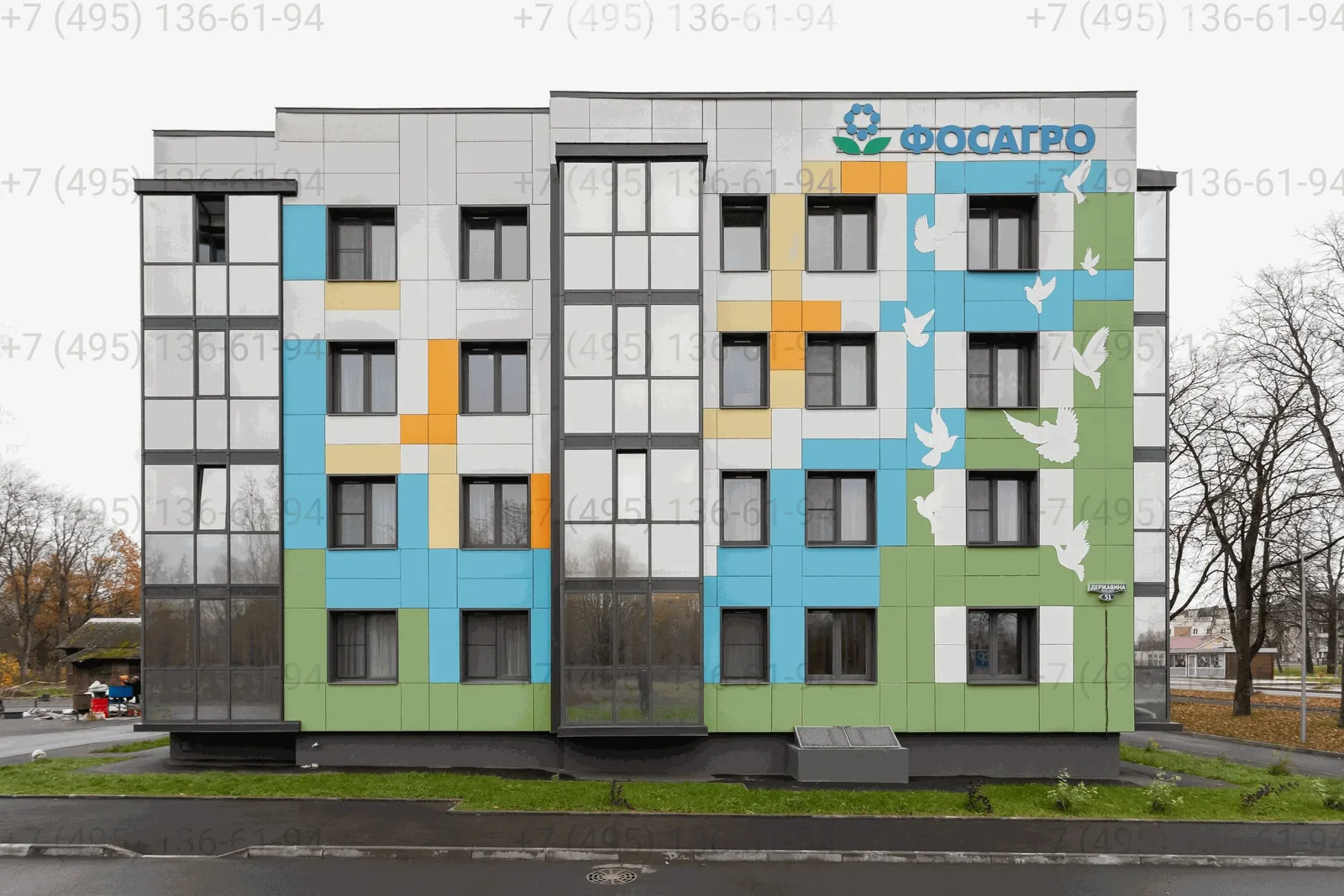

Компания Дилэнд имеет своё портфолио интересный проект корпоративного дома ФОСАГРО. На фасаде использованы фиброцементные панели в семи оттенков. В ходе реализации проекта для закупки материала мы разложили все панели на фасаде, а затем использовали программу раскроя при расчете необходимого объема материалов. Это позволило избежать как перерасхода, так и недостатка материала при реализации объекта.

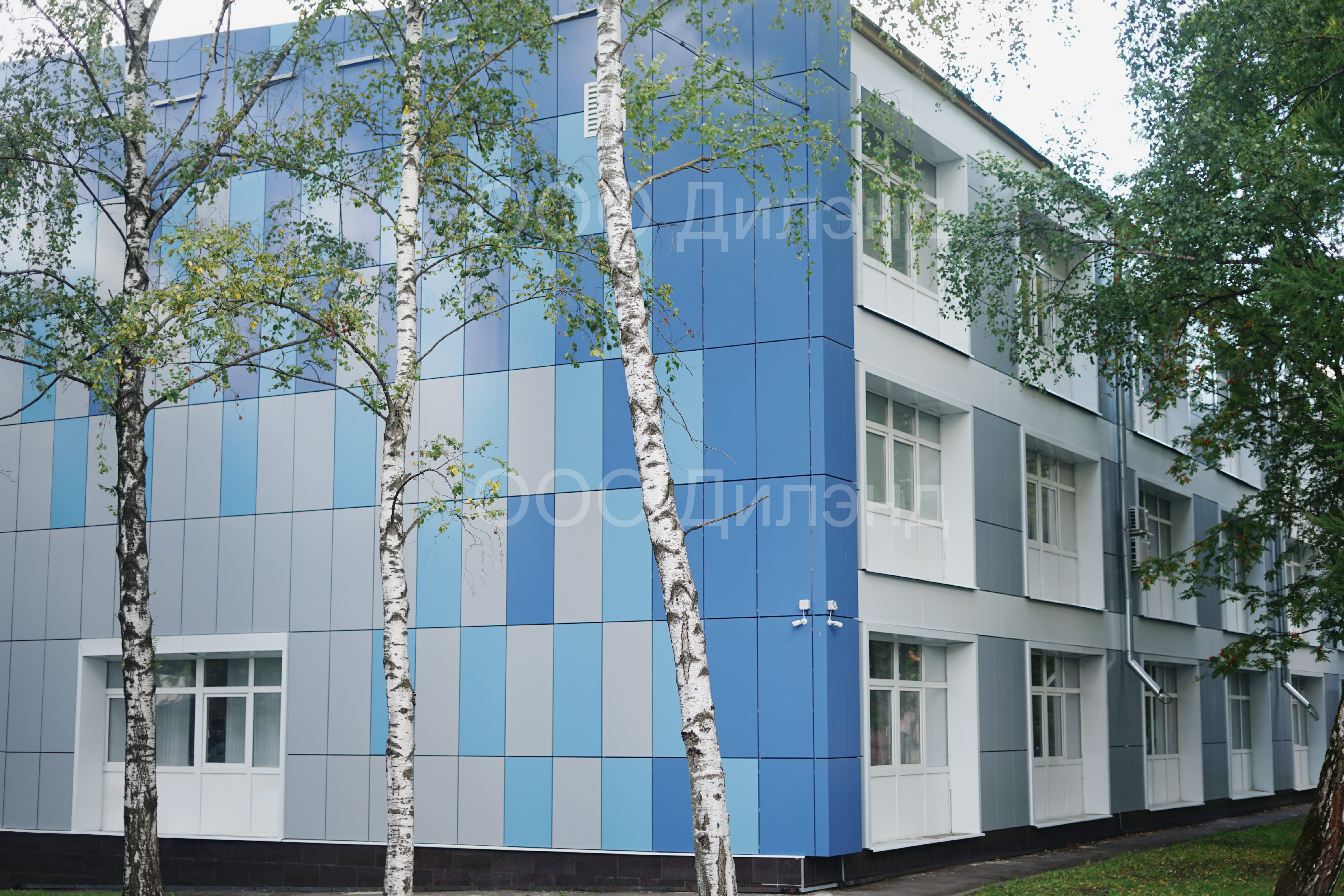

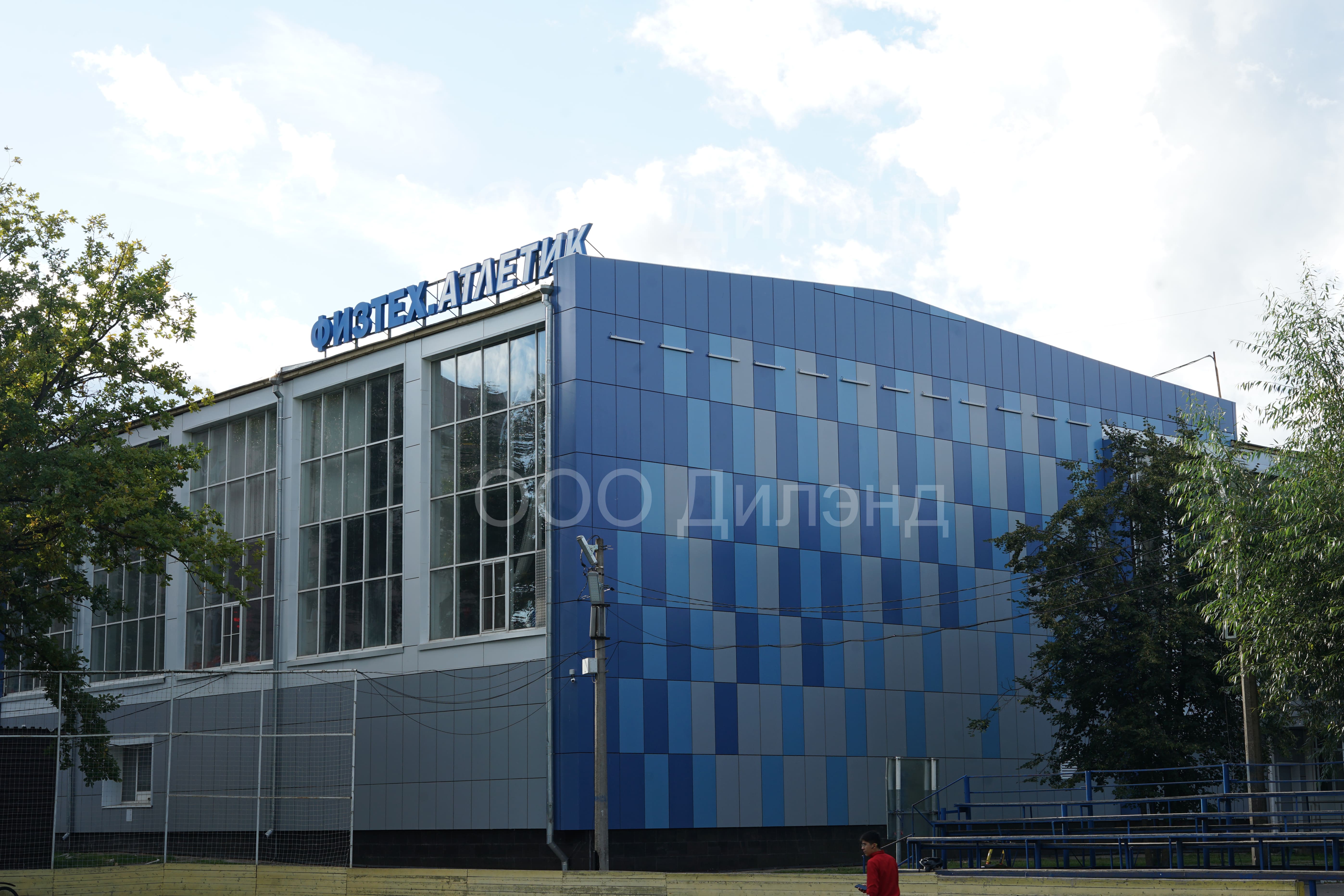

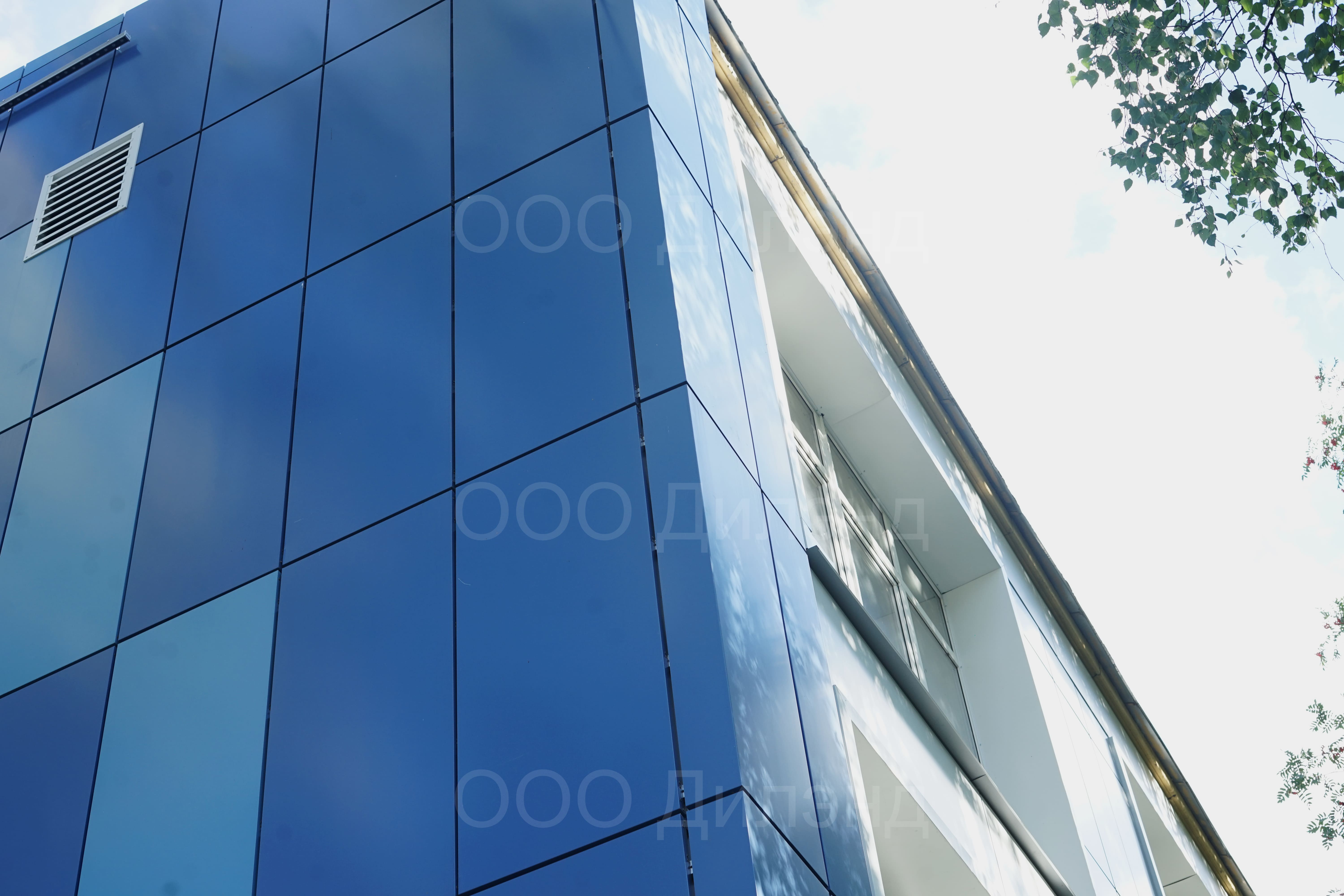

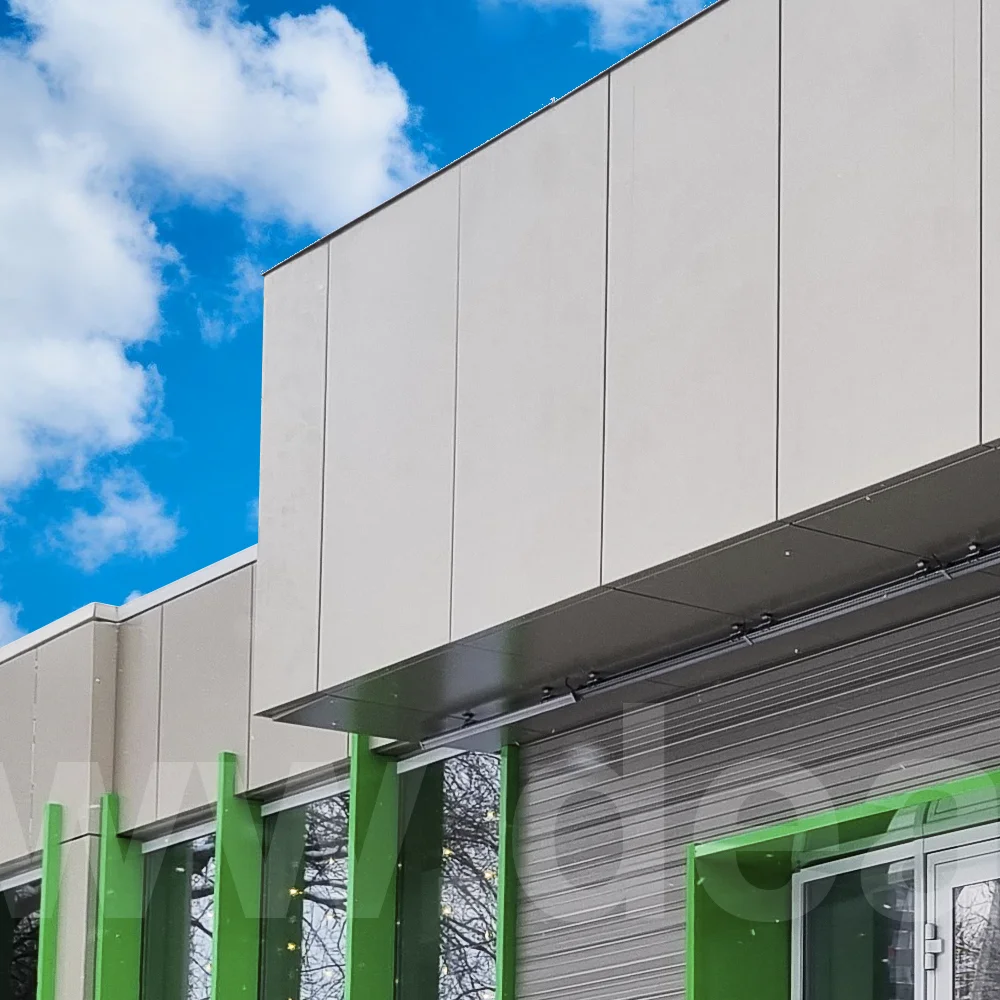

Вентилируемые фасады с облицовкой композитными панелями
Вентилируемые фасады с облицовкой композитными панелями - простой и долговечный способ защиты зданий от воздействия окружающей среды. Фасадные композитные панели состоят из двух слоев облицовки - как правило, алюминиевой фольги 0.4 мм, соединенных между собой минеральным наполнителем. С 2020 года фасадные композитные панели должны соответствовать ГОСТ Р 59040-2020.
Навесные фасады из композитных панелей возможны к применению на всех зданиях и сооружениях, за исключением объектов с повышенными требованиями к фасадной облицовке - детских дошкольных учреждений и спальных корпусов больниц. Срок эксплуатации алюминиевых композитных панелей составляет не менее 50 лет.
Особенностью изготовления кассет из композитных панелей является фрезерование паза под загиб борта кассеты. На фрезерном станке с ЧПУ вырезается заготовка кассеты, а сама гибка (формование) изделия происходит непосредственно на строительной площадке. Такой способ производства дает существенную экономию на транспорте, так как заготовки кассет перевозятся в плоском виде.
Стоит отметить, что первый навесной фасад из композитных панелей был облицован в немецком городе Зинген в пятидесятые годы прошлого века, на родине первой фасадной АКП и до сих пор радует местных жителей. И это был материал Алюкобонд, имя которого стало нарицательным по всему миру.

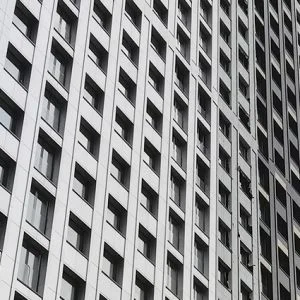

Навесные фасады с алюминиевыми кассетами
Навесные фасады с алюминиевыми кассетами применяются для проектов с повышенными требованиями к пожароустойчивости облицовки навесных фасадов - высотных зданий, учреждений образования, спальных корпусов больниц и других объектов. Наибольшей популярностью пользуются алюминиевые кассеты рулонной окраски (так называемый coil-coating), так как этот способ окраски позволяет наносить не только однотонные цвета, но и декоры - каменные, древоподобные и другие, а также наносить уникальные изображения УФ-печатью.

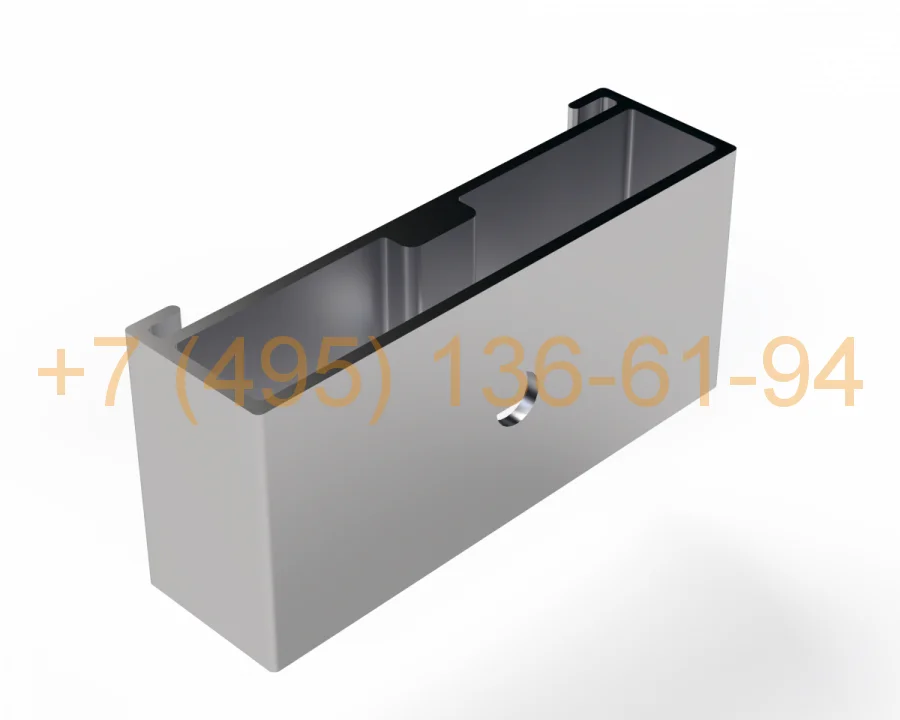

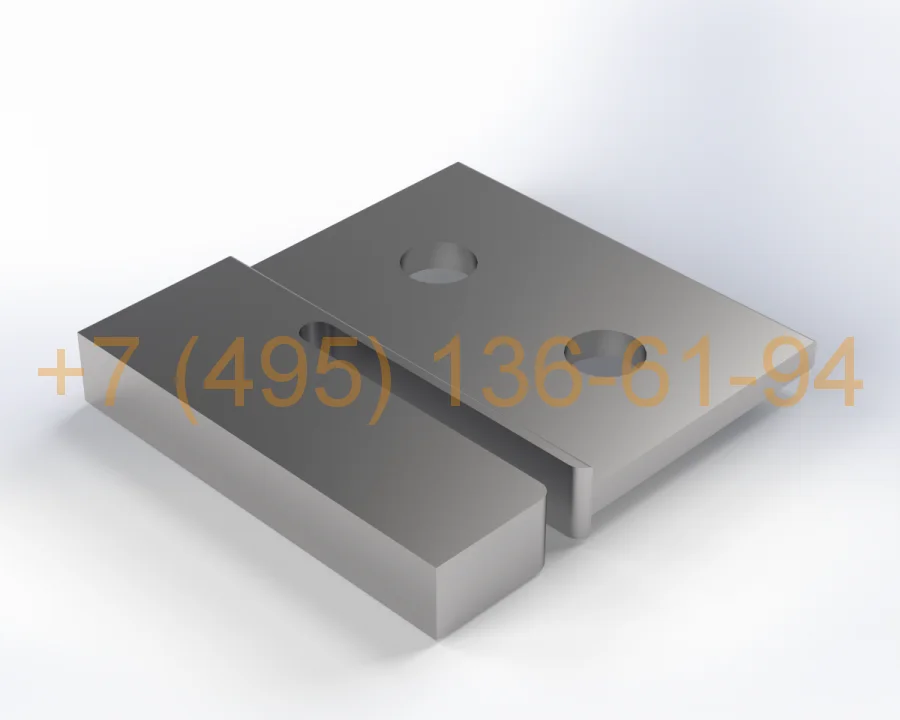

Алюминиевые навесные фасады имеют срок эксплуатации 50 лет и более в любых условиях, в агрессивной среде приморских районов. Кассеты изготавливаются любых размеров, в том числе объемные и крупногабаритные, при этом для обеспечения жесткости внутрь кассеты устанавливаются ребра жесткости. Крепление кассет к направляющим производится с помощью специальный крючков - иклей, устанавливаемых на салазки.
Кассеты из анодированного алюминия для облицовки фасада также пользуются большой популярностью. В настоящее время в России нет линий рулонного анодирования алюминия, поэтому для качественных фасадов применяются импортные аналоги. Хочется отметить, что анодирование листов алюминия в ванных дискретным способом приводит к образованию "разнотона" на фасаде и поэтому не пользуется большой популярностью.
Подсистема для кассет из алюминия применяется как с креплением в межэтажные перекрытия, так и классическая. Выбор способа крепления производится после анализа прочности строительного основания. При проектировании кассет из алюминия следует учитывать коэффициент термического расширения этого материала и закладывать возможность изменения размера кассет в зависимости от сезона.

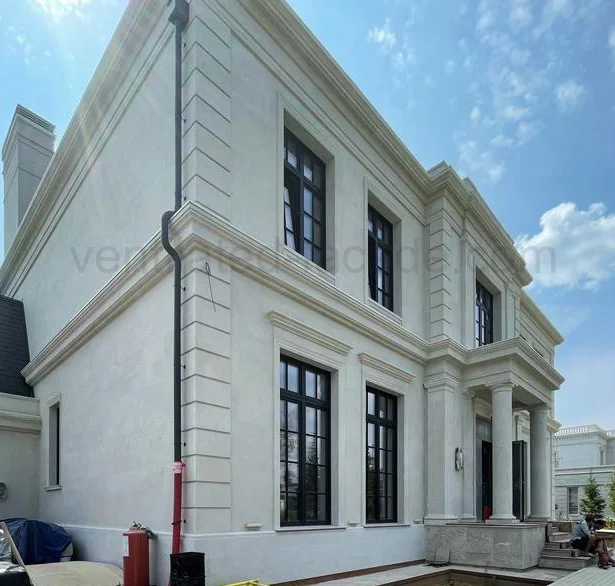

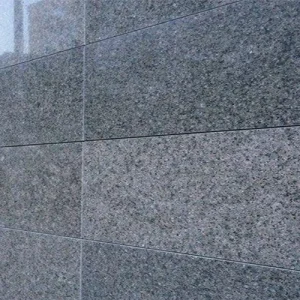

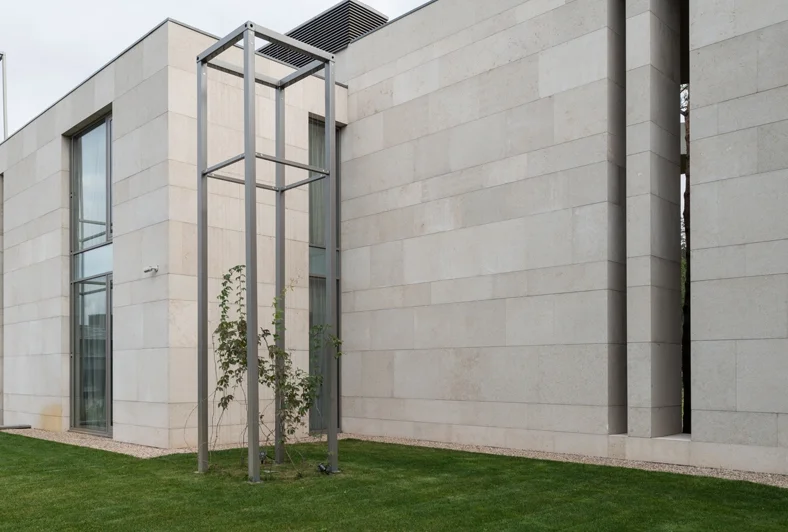

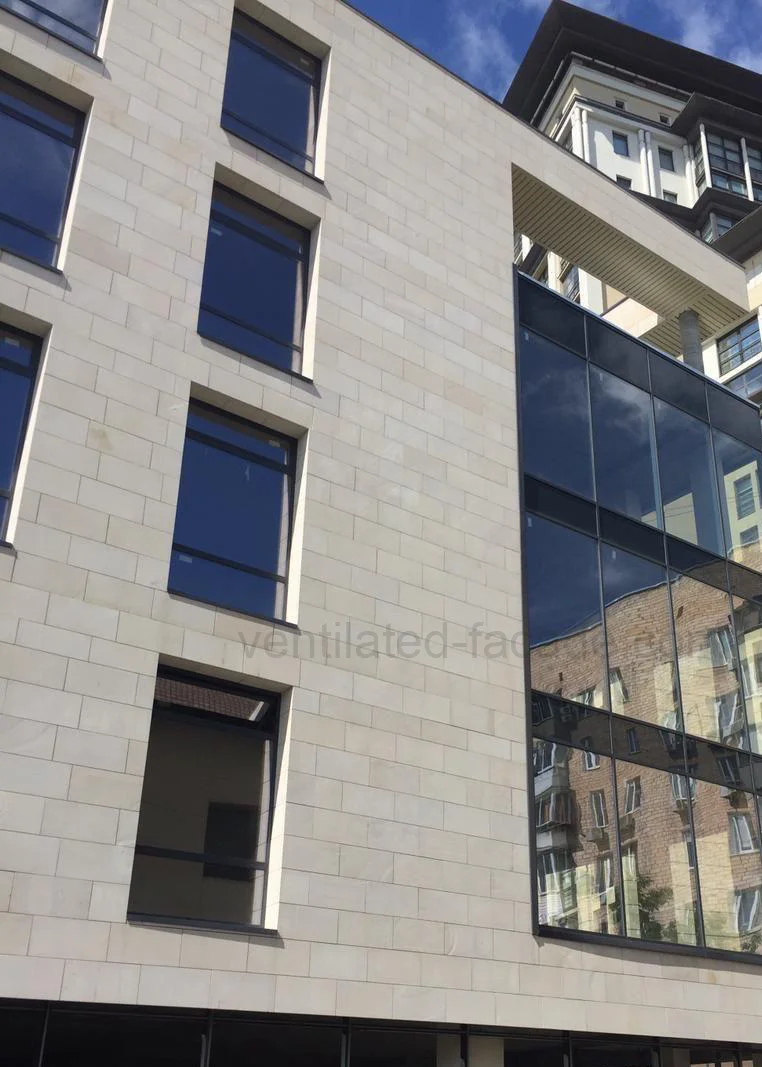

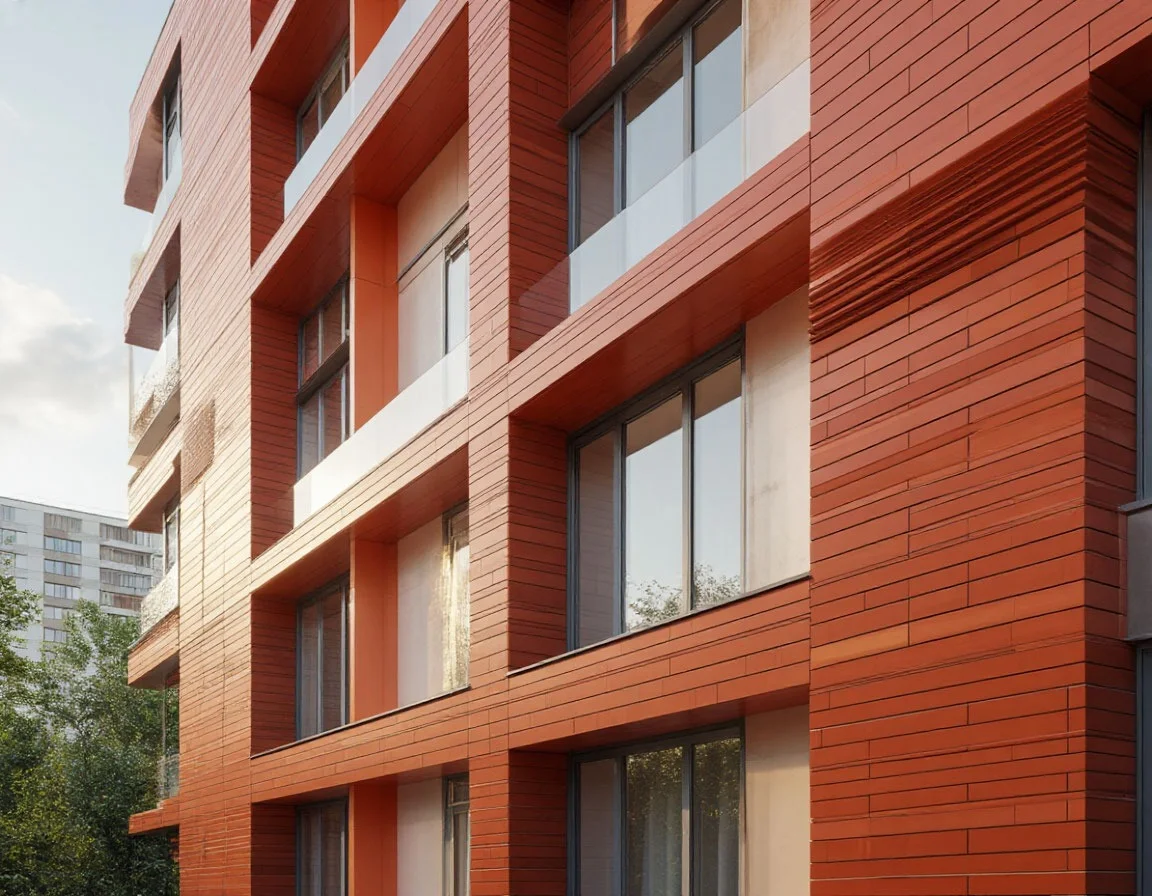

Вентфасад с облицовкой натуральным камнем
Вентфасад с облицовкой натуральным камнем - один из наиболее востребованных. Его используют как самостоятельный вариант облицовки, так и для отделки цоколя зданий с любыми облицовками. Гранит - самый долговечный и прочный натуральный материал, который не боится ни солнца, ни паров морской соли, ни механического воздействия.
Наряду с гранитом для облицовки фасада используют кварцит, мрамор, травертин, габбро. Навесные фасады с натуральным камнем создают эффект респектабельности, хотя при грамотном планировании бюджета по стоимости не намного превосходят более дешевые на первый взгляд облицовки. Учитывая долговечность материала отделка вентфасада натуральными каменными плитами является грамотной инвестицией.
В зависимости от размера плит камня выбирают способ крепления. Если плиты не превышают размер 1200х600 мм, в горизонтальных торцах плит делается пропил и камень устанавливается на специальные горизонтальные направляющие: стартовые, срединные и завершающие. Для крупногабаритных плит применяют цанговые анкеры - их часто называею кайлами от немецкого слова "keil" - и навешивают плиты также на горизонтальные направляющие с помощью аграф, закрепленных по всем площади плиты. Большое количество точек крепления обусловлено безопасностью облицовки во время пожара: даже при раскалывании под воздействием высокой температуры куски плиты не обрушатся.
Обработка камня - трудоемкий и сложный процесс, поэтому при монтаже вентфасада следует перенести процесс распила плит и обработки пазов и отверстий крепления в специализированные цеха, желательно с автоматическим оборудованием, например, с ЧПУ. При таком планировании производства можно обеспечить как высокое качество монтажа, так и его скорость.
Пожарная безопасность вентилируемого фасада
Так как вентфасад является строительной конструкций, то в действующем законодательстве предусмотрено проведение натурных огневых испытаний фрагмента вентфасада с целью определить его пожарную опасность. Обязательным требованием для всех конструкций вентфасада является присвоение класса пожарной опасности К0 при применении материала облицовки с классом пожарной опасности не ниже КМ1.
Некоторые видв зданий, а именно с классом функциональной пожарной опасности Ф1.1 - здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций и Ф4.1 - здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций, а также высотные здания и комплексы, к которым относятся здания высотой более 75 метров или 25-ти этажей, требуют применения строго негорючих материалов (КМ0) в качестве облицовки вентфасада.
Комплексная оценка безопасности и долговечности вентфасада
Введение в 2018 году ГОСТа Р 58154-2018 "Материалы подконструкций навесных вентилируемых фасадных систем" структурировало требования к материалам и конструкциям вентилируемых фасадов как по пожарной безопасности, так и по прочности и долговечности. Так, в частности, был определен 50-ти летний минимальный срок эксплуатации конструкций и облицовок вентфасада, установлены границы применения стальных, алюминиевых и нержавеющих подсистем в зависимости от степени агрессивности среды, что крайне актуально для приморских районов, установлены минимальные толщины применяемых элементов конструкции (профилей, кронштейнов, кляммеров и т.д.), описаны требования к крепежным элементам.
Данный стандарт позволяет заказчикам вентфасада, а также органам, выдающим разрешения на строительство и реконструкцию, комплексно оценить надежность предлагаемых фасадных решений.
Эстетические характеристики навесный вентилируемых фасадов
Современные методы BIM-проектирования позволяют создавать новые объемные фасадные решения из привычных материалов. Новые способы производства и новые технологии дали возможность архитекторам находить простые и эффективные решения для фасадных конструкций.
Наша компания идет в ногу со временем и предлагает вам 3D проектирование вентфасада и полный расчет материалов на стадии архитектурной проработки конструкции.
Мы сотрудничаем с архитектурными бюро и готовим решения, которые впоследствии реализуются на объектах различного назначения: жилых комплексах, больницах, учебных заведениях, автосалонах и т.д.

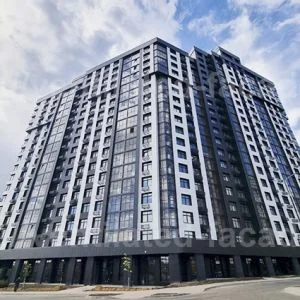

Керамогранитная плитка
69
Композитные кассеты
74
Алюминиевые кассеты
74
Сотовые панели
69
Клинкерный вентфасад
97

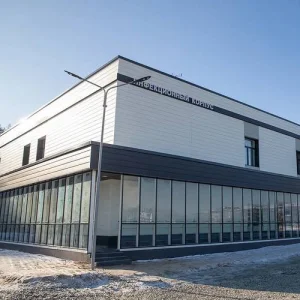

Линеарные панели
12

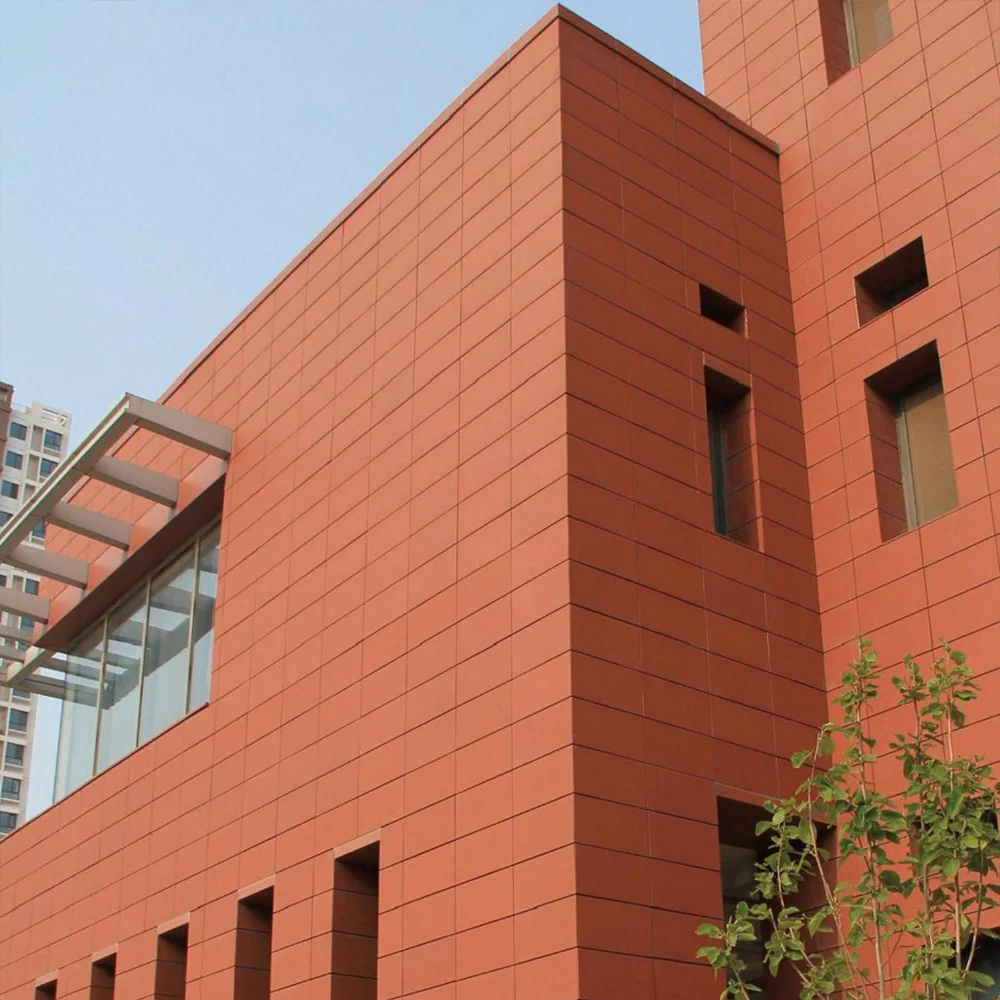

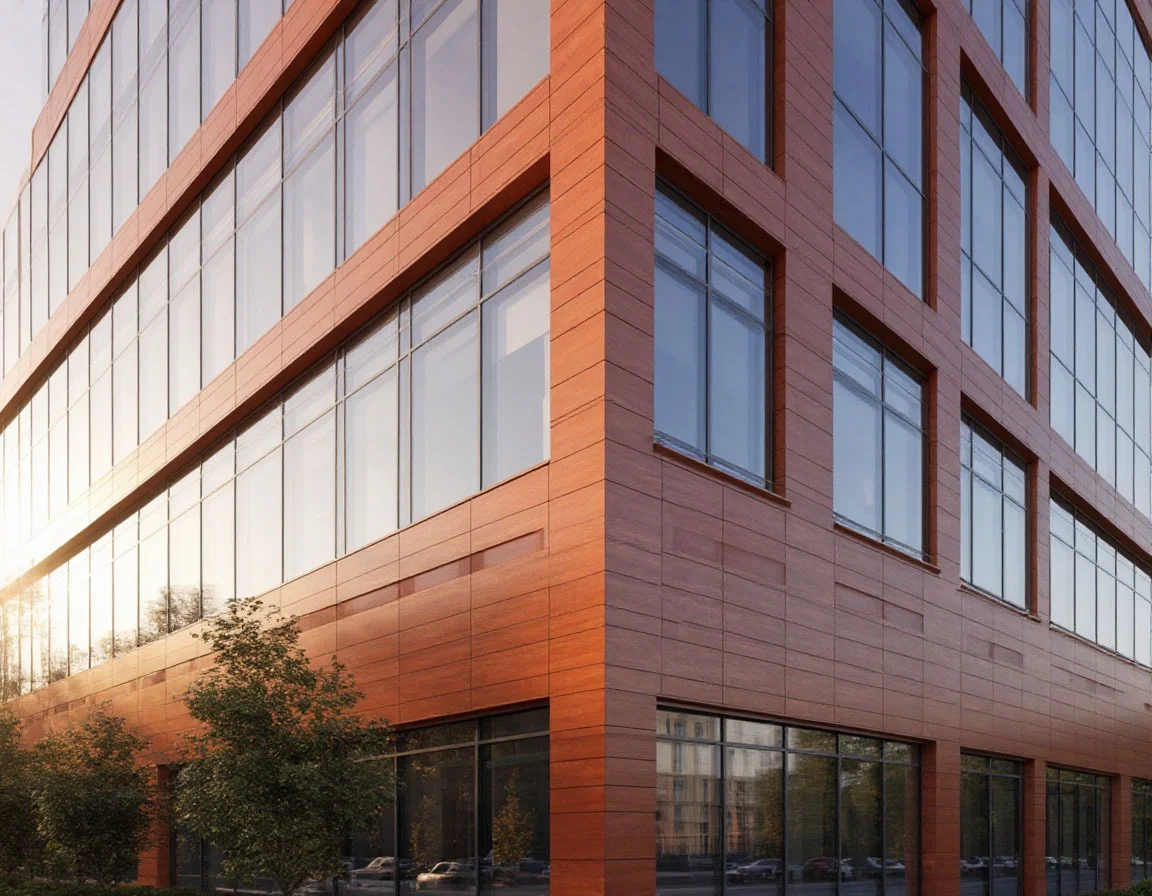

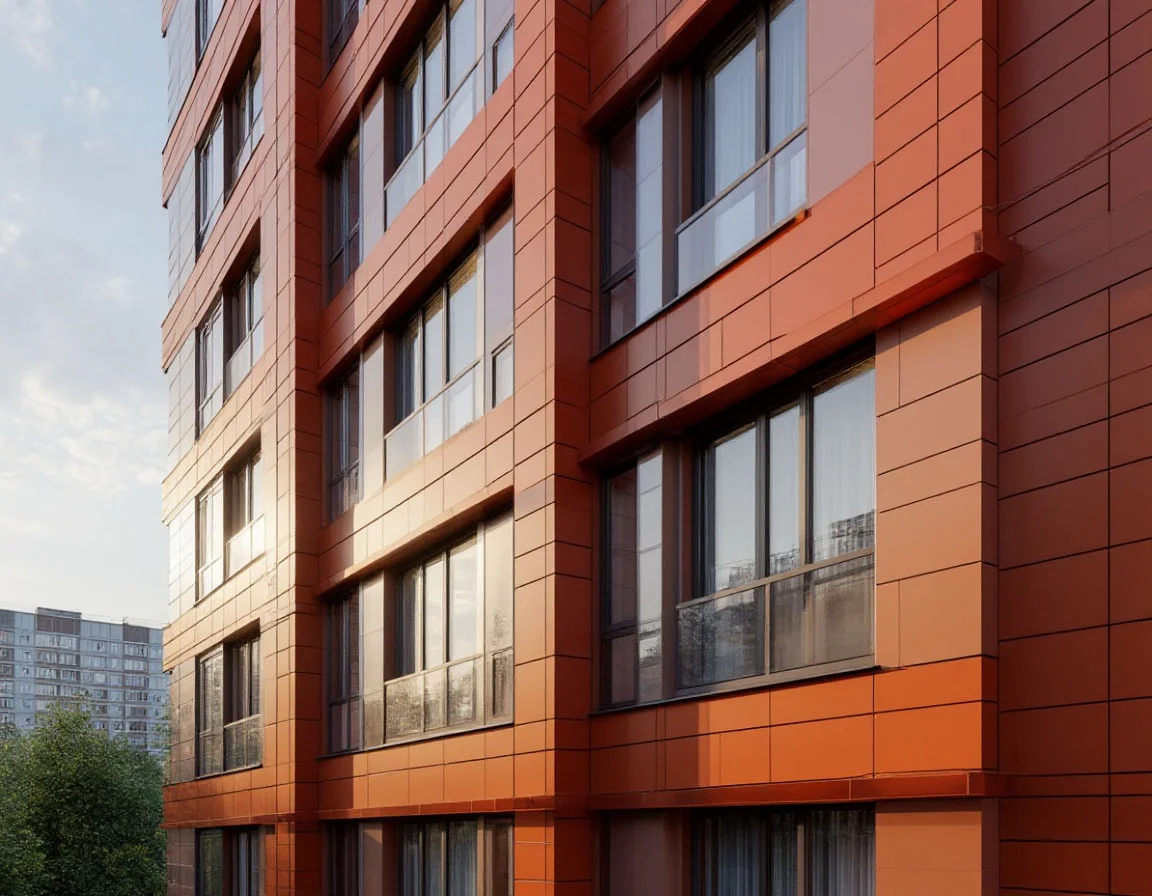

Глиняная терракота
