Прочностной расчет навесного вентилируемого фасада

Прочностной расчет вентилируемого фасада - обязательная часть проекта навесного фасада, с которой, собственно, и начинается проектирование. Он учитывает ветровые и гололедные нагрузки, испытываемые облицовкой и конструкцией, а также особенности геометрии здания и влияние на них соседних зданий, сооружений и природных объектов.

Прочностной расчет позволяет выбрать материалы и геометрию подсистемы и облицовки, которые подходят для данного региона строительства. Очевидно, что в Москве и Самаре один и тот же дизайн фасада будет реализован по-разному из-за различных условий эксплуатации.

Сейсмическая активность района строительства также играет важную роль в выборе конструкции и облицовки вентфасада. В настоящее время пригодность подсистем вентфасада для сейсмически активных районов подтверждается стендовым испытанием, однако эксперты советуют закладывать двойные коэффициенты запаса по прочности.

Ветровая нагрузка на вентилируемый фасад здания

Угловые и рядовые зоны вентилируемого фасада

Условно навесной фасад при проектировании делится на угловые и рядовые зоны, расчет прочности этих зон ведется отдельно. К угловым зонам относятся не только углы здания, но и любые выступы, пилоны, навесы балконов и веранд и т.д., обтекание воздушным потоком очевидно происходит с появлением турбулентности. В данном случае турбулентность это нестабильность направления воздушного потока, обтекающего фасад, приводящая к возникновению разнонаправленной нагрузки, действующей на облицовку вентфасада.

Для выступов и пилонов следует проводить расчет боковой ветровой нагрузки, равной фронтальной. На практике это приводит к тому, что пилоны следует монтировать на направляющие замкнутого сечения и П-образные усиленные кронштейны.

Если здание имеет круглую или закругленную форму, то весь его фасад следует в расчетах принимать как угловую зону. В идеале при проектировании зданий нестандартной формы производить расчеты ветровых нагрузок в специальный программных комплексах с целью выявить наиболее нагруженные участки и определить характеристики данных нагрузок. По мнению автора модный сегодня способ обтекания потоком воздуха уменьшенного макета здания в аэродинамической трубе не отражает реальной картины будущих ветровых нагрузок.

Прочностной расчет кассет облицовки вентфасада из алюминия и композитной панели

Облицовка принимает ветровую и гололедную нагрузку, а затем распределяет ее на конструкцию навесного фасада. С облицовки и начинается прочностной расчет фасада. Особенно это актуально для металлических и композитных кассет, а также для тонких широкоформатных керамогранитов, так как это наименее прочная и подверженная разрушению фасадная облицовка.

Геометрия кассет вентфасада определяется их прочностью. Расчетным, а не каким-то другим способом, выбирается высота и форма борта кассеты, количество и геометрия внутренних ребер жесткости, количество иклей. Материал кассеты также играет решающую роль. Для сталей и алюминия в расчете принимаются прочностные характеристики сплава, для композитных панелей каждый производитель обязан провести лабораторные испытания своей продукции у аккредитованных игроков рынка с целью получить прочностные характеристики.

Прочностной расчет облицовки, как и прочностной расчет конструкции вентфасада, должен производиться на этапе проработки дизайна фасада, а не его монтажа. В этом в первую очередь заинтересован собственник здания или девелопер, чтобы заранее спланировать бюджет строительства. При проектировании зданий опытные игроки рынка на начальном этапе соединяют в единую команду специалистов в области дизайна, прочности, конструкции и технологии производства.

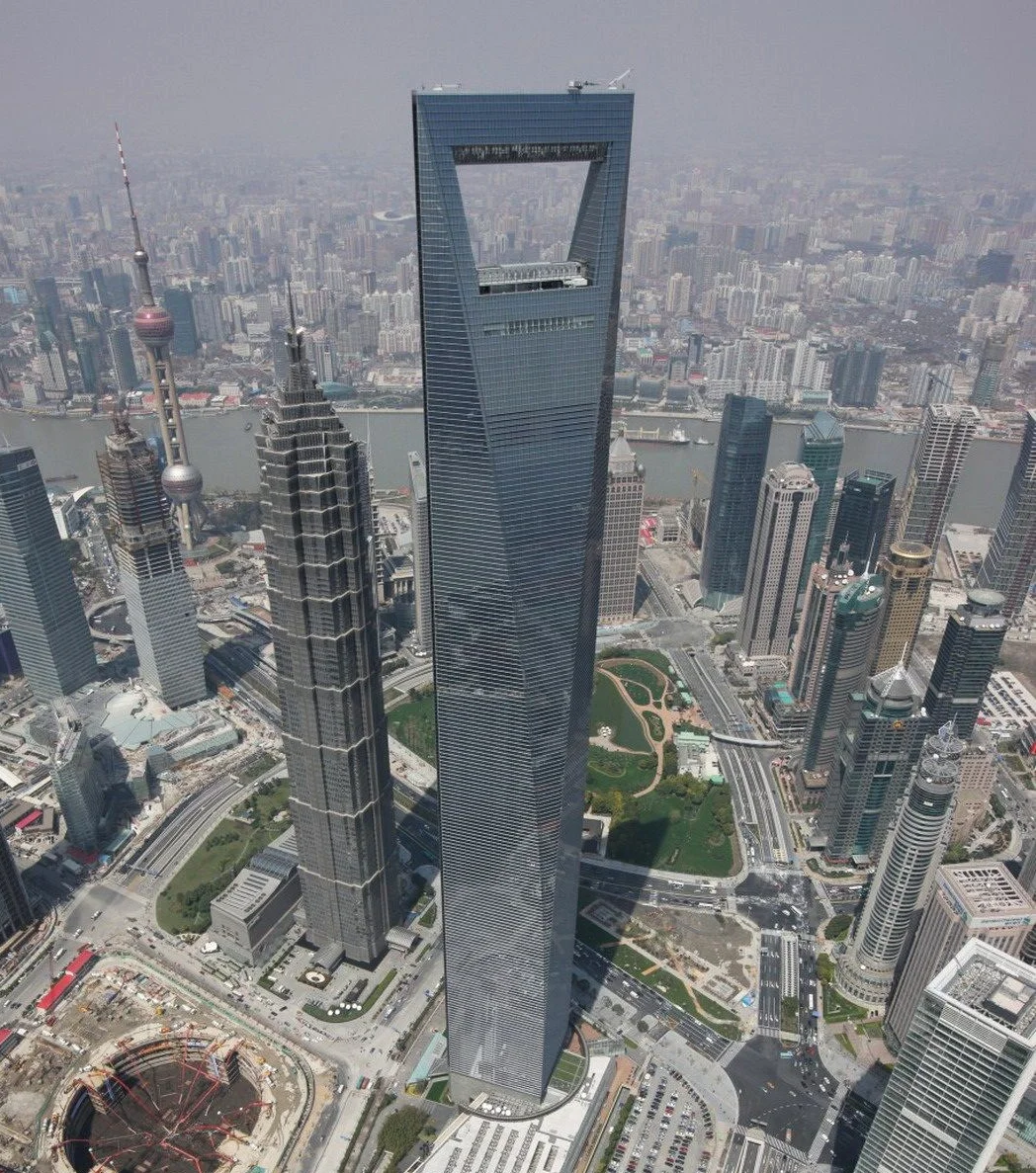

Ветровая нагрузка на вентилируемый фасад высотного здания

Особенности ветровых нагрузок высотных зданий

Высотные здания - особый раздел строительства, требования к которым более жесткие. Это касается также и вентфасада, испытывающего огромные ветровые нагрузки в процессе эксплуатации.

Для уменьшения ветровых нагрузок на высотные здания архитекторы на этапе проектирования работают с геометрией и пластикой фасада. Наиболее распространенный проем - создание так называемых окон или поясков, снижающих ветровую нагрузку. По мнению автора при проектировании высотных зданий моделирование ветровых нагрузок в специальных программных комплексах обязательно.
