Как выполнить геометрию фасада: допуски, выверка и монтажные шаблоны

Почему геометрия фасада важнее, чем кажется на первых чертежах

Если посмотреть на любой реализованный вентилируемый фасад под острым углом, сразу становится понятно: главная «магия» не в материале плит, а в том, насколько ровно идут швы, как сходятся углы, нет ли ступенек и провалов. Геометрия фасада — это одновременно эстетика, корректная работа подсистемы и долговечность узлов; малейший перекос, допущенный в начале, потом разрастается на десятки метров. Поэтому качественное проектирование систем REVENTAL, которое выполняет компания Дилэнд (работаем на рынке с 2008 года и опираемся на многолетний опыт), всегда начинается с выверенной геометрической схемы: базовые оси, «нулевые» плоскости, привязка подсистемы к конструктиву и понятный набор допусков.

Допуски и инструменты выверки

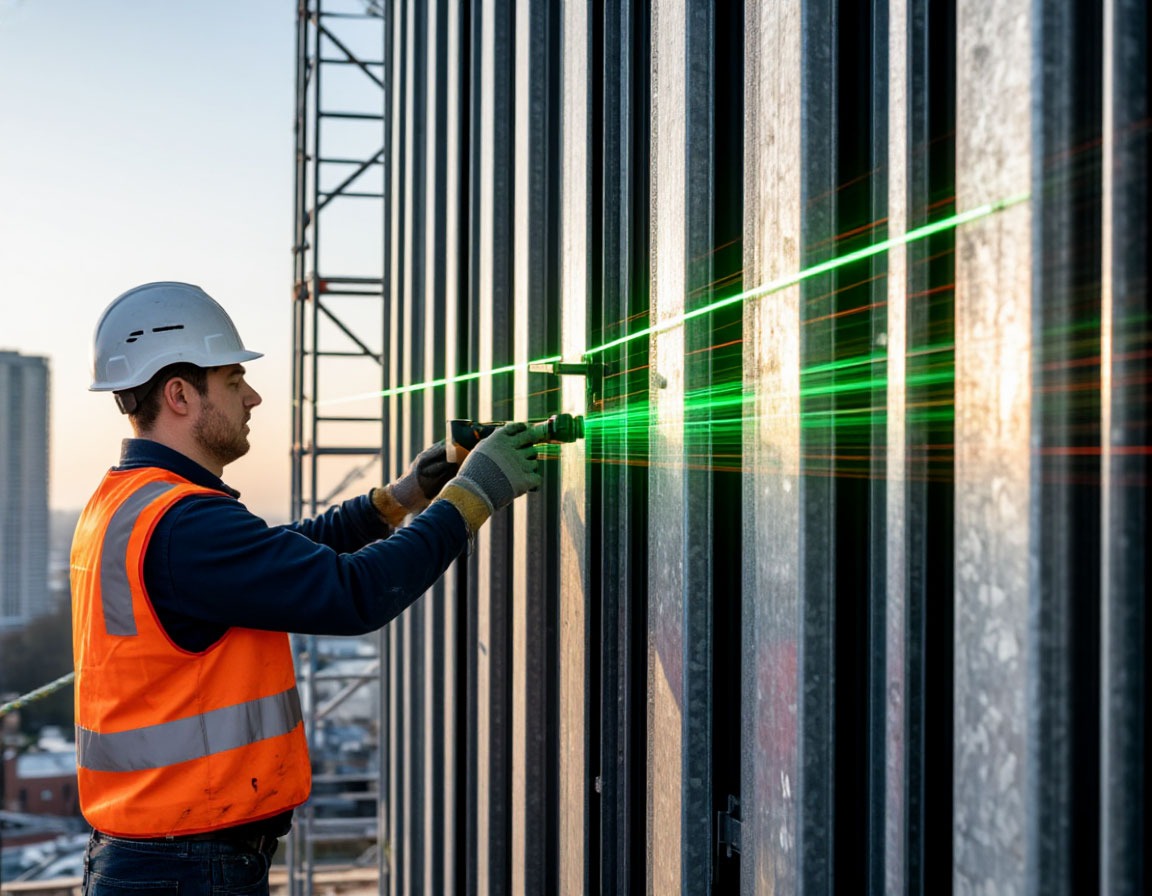

На стадии проекта задаются допускаемые отклонения: по СП по навесным вентилируемым фасадам и общим строительным нормам это, как правило, миллиметры на метр и ограничение по суммарному отклонению на этаж или высоту здания. Проектировщик обязан учесть не только исходную кривизну существующих стен, но и влияние ветровых нагрузок (по СП 20.13330) и температурных деформаций. На объекте эти цифры превращаются в конкретные процедуры: вынесение осей, закрепление реперных точек, использование лазерных нивелиров, теодолитов и, на сложных объектах, даже тахеометров. Подсистема REVENTAL монтируется не «по кирпичу», а по координатной сетке, в которую вписаны кронштейны, профили и швы облицовки, а прочностной расчёт проверяет, что все элементы работают в заданных пределах.

Монтажные шаблоны и контроль на каждом этапе

Даже самый точный лазер не спасёт, если монтажники на лесах работают «на глаз». Поэтому для ключевых элементов — кронштейнов, рядов направляющих, стартовых профилей, угловых участков — используются монтажные шаблоны: металлические или комбинированные рейки с заданными расстояниями под кронштейны, шаблоны под вылет, калибр для шва облицовки. Шаблоны позволяют повторять геометрию из пролёта в пролёт без накопления ошибки, а контроль ведётся не только по отдельным точкам, но и по плоскости: проверка двухметровым правилом, выборочные измерения на каждом этаже, фотофиксация. BIM-проектирование фасада даёт возможность заранее увидеть зоны риска — сложные примыкания, перепады высот, стыки с витражами — и заложить в проект дополнительные элементы выверки.

Роль партнёра по системе и исполнительной документации

Чтобы геометрия фасада не зависела от чьего-то «чутья», нужен партнёр, который отвечает за систему целиком: от разработки облицовки совместно с подсистемой до инструкций по выверке и формуляров исполнительной съёмки. Компания Дилэнд, применяющая решения REVENTAL, формирует для объектов понятные регламенты контроля геометрии: что измеряем до начала работ, что — после монтажа кронштейнов, какие параметры фиксируем перед навеской облицовки. На сайте вентилируемых фасадов REVENTAL можно найти рекомендации по допускам и выверке, которые помогают превратить фасад из набора профилей и плит в ровную, технически грамотную оболочку здания.
