Межэтажная подсистема или классическая — какую систему выбрать?

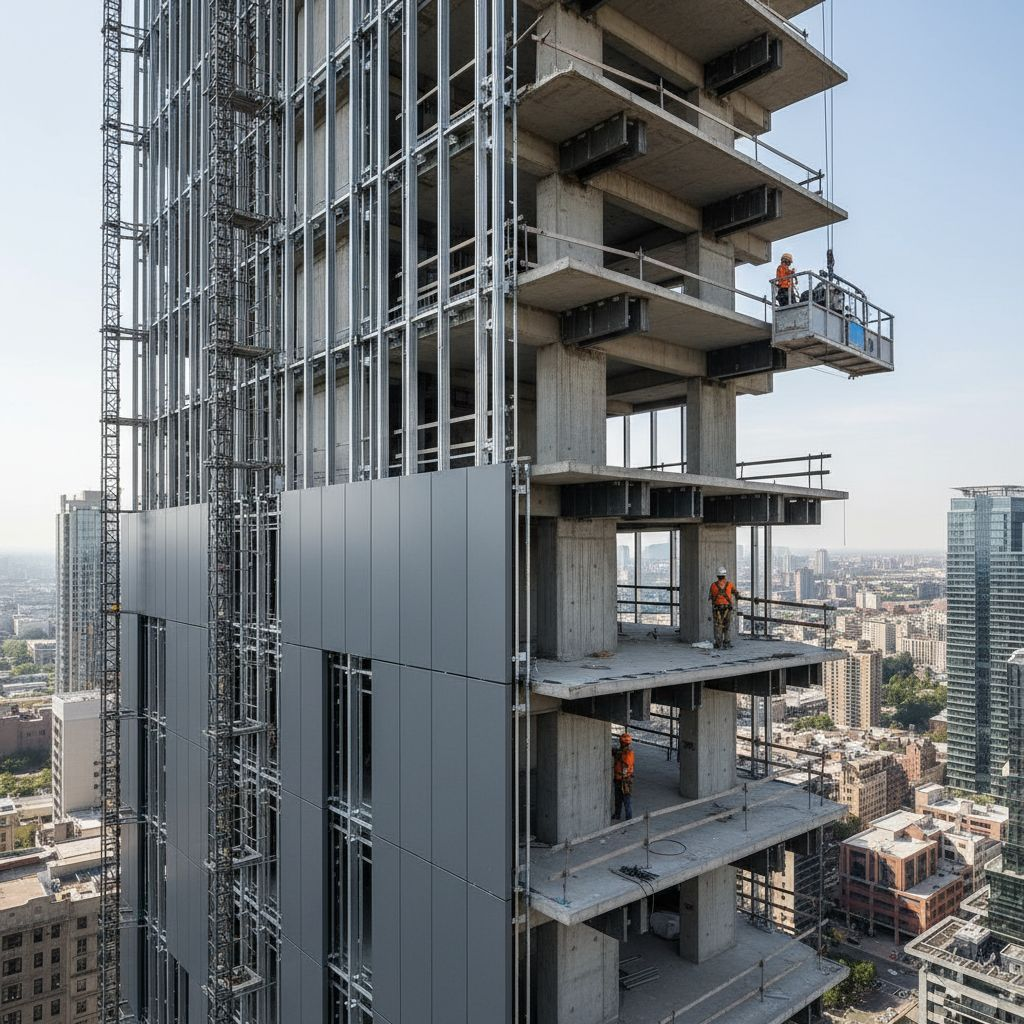

Что такое межэтажная подсистема и классическая схема вентфасада

При проектировании навесных вентилируемых фасадов один из ключевых конструктивных вопросов звучит проще, чем на самом деле: ограничиться классической вертикальной подсистемой или применить межэтажную схему с опиранием фасада на перекрытия. За этим выбором скрываются не только различия в деталях крепления, но и иная логика передачи нагрузок, особенности монтажа, требования к согласованию решений с конструктивом здания и нормативной базой. Классическая система, как правило, опирается на несущую стену: кронштейны закрепляются в массив кладки или монолита, а вертикальные профили передают ветровые нагрузки и вес облицовки на анкера. Межэтажная подсистема использует в качестве опорных уровней межэтажные перекрытия, а иногда и ригели каркаса, перераспределяя усилия и изменяя характер работы фасада.

Преимущества межэтажной подсистемы

Межэтажная подсистема особенно востребована на высотных и крупноформатных зданиях, где ветровые нагрузки и суммарная масса облицовки становятся критичными для крепления к стенам. Опирание на перекрытия позволяет более рационально передать вертикальные нагрузки, разгружая участки кладки, облегчённые блоки или навесные стены, а также уменьшить вырывающие усилия в отдельных анкерах. Кроме того, межэтажная система позволяет по-другому организовать деформационные и температурные швы: фасад делится на «ярусы» по этажам, и возможные осадки или температурные деформации конструкции воспринимаются более предсказуемо. При этом узлы примыкания к перекрытиям требуют аккуратного проектирования и согласования с конструкторами, чтобы не нарушать теплотехнические решения и не создавать мостики холода.

Для межэтажных подсистем особенно важны прочностной расчёт, корректный учёт ветровых нагрузок и проверка совместной работы фасада и несущей системы здания. Нормативные документы по высотным зданиям и по системам фасадных навесных вентилируемых систем задают рамки по максимально допустимым прогибам, усилиям в крепёжных элементах, правилам организации деформационных швов. В этих условиях опыт проектировщика и поставщика подсистемы играет ключевую роль: необходимо не только «нарисовать» схему, но и обеспечить её реализуемость на стройке и соответствие нормам.

Когда достаточно классической системы

Классическая подсистема остаётся оптимальным решением для значительной части объектов — жилых домов средней этажности, административных и торговых зданий, реконструкции существующих фасадов. При разумной высоте, нормальной прочности основания и корректном учёте ветровых нагрузок такая схема позволяет эффективно передать усилия через анкера и кронштейны на стену, не усложняя конструкцию лишними опорными элементами по перекрытиям. Преимуществами классической системы являются относительная простота проектирования, понятная логика монтажа, стандартные узлы и проверенные решения, накопленные за многие годы применения навесных фасадных систем.

Важно, что выбор в пользу классической схемы не отменяет необходимости качественного проектирования. В любом случае требуется учитывать ветровые нагрузки, выполнять прочностной расчёт, проверять допустимые вылеты кронштейнов и прогиб профилей, тщательно прорабатывать узлы примыканий. Разработка облицовки совместно с подсистемой позволяет подобрать шаг вертикальных направляющих, форматы плит или кассет, расположение швов так, чтобы нагрузка на каждый элемент подсистемы укладывалась в допустимые значения. В этом смысле «классическая» не означает «упрощённая» или «типовая» система — это по-прежнему инженерная конструкция, требующая внимательного отношения к деталям.

Критерии выбора системы и роль опытного партнёра

Реальный выбор между межэтажной и классической подсистемой редко сводится к одному параметру. На решение влияют высота здания, тип несущего основания, масса и формат облицовки, климатический район и ветровые нагрузки, наличие архитектурных выносов и консолей, требования по пожарной безопасности и экономические ограничения. Для одних объектов логичным будет применение межэтажной подсистемы на наиболее нагруженных ярусах и классической схемы на нижних этажах, для других — полностью классическое решение, а для третьих — комбинированные варианты с учётом различий по высоте. Оптимальная конфигурация выбирается по результатам инженерного анализа, а не только по желанию сократить металлоёмкость или упростить монтаж.

Компания Дилэнд, работая на рынке с 2008 года и имея многолетний опыт реализации вентфасадов, подходит к вопросу выбора системы комплексно. На стадии проектирования специалисты анализируют исходные данные, рассчитывают ветровые нагрузки, выполняют прочностной расчёт для разных вариантов схем, учитывают требования действующих сводов правил и опыт эксплуатации зданий сходного типа. Качественное проектирование, точная геометрия подсистемы, BIM-проектирование узлов и привязок, а также сопровождение на стадии монтажа позволяют подобрать ту конфигурацию, которая действительно является оптимальной, а не только формально допустимой. Подробнее о подходе к выбору подсистем и практических примерах можно узнать на сайте вентилируемых фасадов REVENTAL, где собрана информация для проектировщиков и девелоперов.
