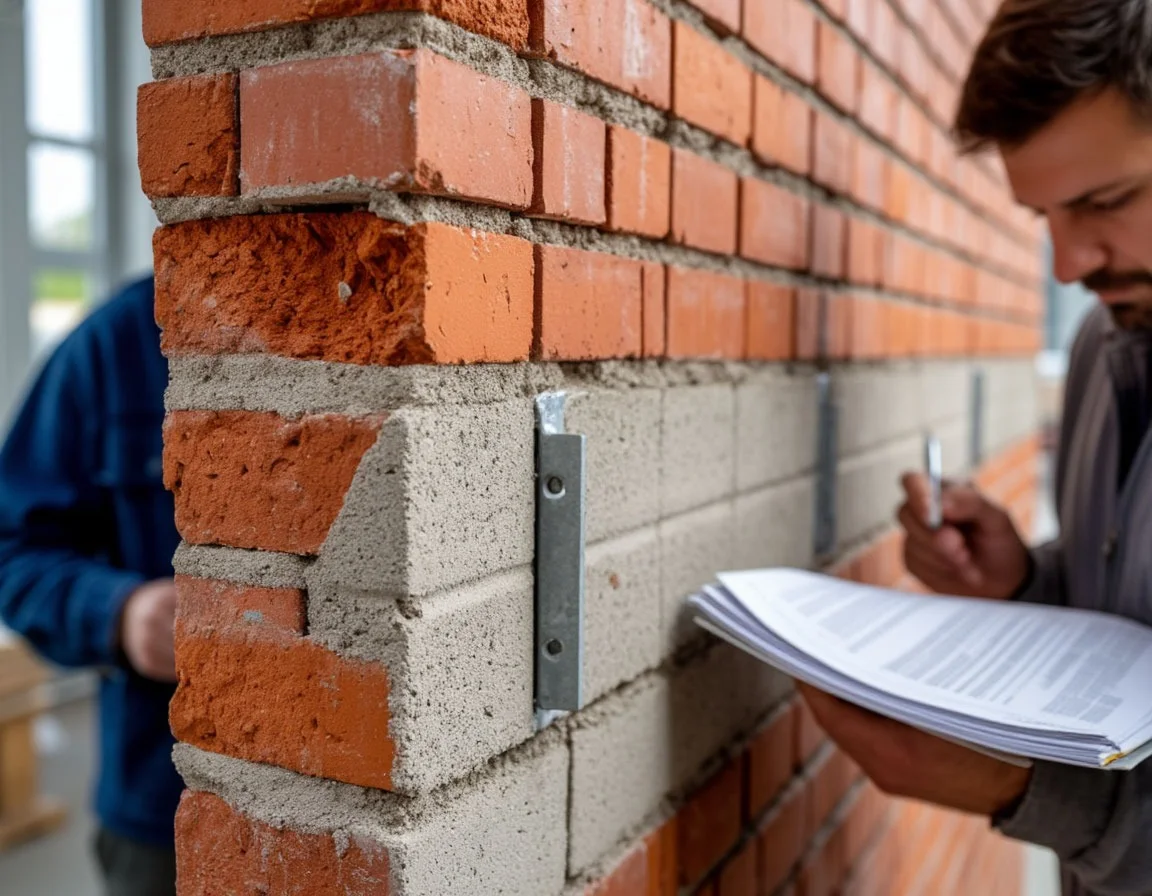

Монтаж подсистемы на кирпичные и блочные стены: нюансы крепления

Разнообразие оснований и его влияние на подсистему

В реальных проектах подсистема вентилируемого фасада редко опирается на идеальные монолитные стены; куда чаще это разные виды кирпичной кладки, керамические и силикатные кирпичи, газо- и пенобетонные блоки, лёгкие бетонные камни, причём часть зданий - в эксплуатации с износом, трещинами и локальными разрушениями. Каждое такое основание имеет свою несущую способность, структуру и чувствительность к анкеровке, поэтому механическое перенесение решений с «эталонного» бетона сюда опасно; качественное проектирование подсистемы REVENTAL и прочностной расчёт по СП 15.13330 и СП по фасадным системам требуют учитывать тип кладки, её состояние и характер нагрузки от кронштейнов и профилей, а компания Дилэнд, опираясь на многолетний опыт, рассматривает выбор анкеров и схем крепления как отдельную инженерную задачу.

Анкера для полнотелого и пустотелого кирпича

Для полнотелого кирпича чаще применяются механические распорные анкера и химические (инъекционные) системы, которые при правильной сверловке и глубине заделки дают надёжное восприятие вырывающих и срезающих усилий; важно соблюдать расстояние от края кладки, учитывать наличие швов и качество раствора. В пустотелом кирпиче ситуация сложнее: классические распорные анкера работают хуже из-за пустот, поэтому используются специальные решения с расширенными элементами, химические анкера с сетчатыми гильзами, позволяющие сформировать «пробку» из компаунда и заполнить пустоты. Регламент вырывных испытаний на объекте - обязательный этап: по нескольким точкам на фасаде проверяется реальная несущая способность, и результаты сравниваются с расчётными ветровыми нагрузками и массой облицовки, после чего схема крепления при необходимости корректируется.

Особенности крепления к лёгким и ячеистым блокам

Газобетонные и пенобетонные блоки, лёгкие бетоны обладают меньшей плотностью и несущей способностью по вырыву, чем традиционный кирпич, поэтому здесь особенно важно использовать специализированные анкера, рассчитанные на ячеистые основания, увеличивать глубину заделки, а в некоторых случаях - переходить к решениям с распределением нагрузки через закладные элементы или консоли. Подсистема REVENTAL в таких случаях может проектироваться с изменённым шагом кронштейнов, добавлением горизонтальных связей и опор на более прочные элементы конструкции - ригели, пояса, монолитные вставки; BIM-проектирование помогает привязать кронштейны не к абстрактной стене, а к конкретным участкам, где предусмотрено усиление основании под фасад. Нарушение этих принципов приводит к вырывам анкеров и трещинам в блоках, что крайне сложно исправлять после завершения облицовки.

Контроль качества и роль надёжного партнёра

Монтаж подсистемы на кирпичные и блочные стены - это область, где формальные чертежи должны подкрепляться реальным контролем: вырывные испытания, актирование скрытых работ, фотофиксация, проверка количества и расположения анкеров, контроль сверловки и глубины заделки; без этого даже самая продуманная схема может быть сведена на нет небрежной реализацией. Компания Дилэнд, работая на рынке с 2008 года, разрабатывает для систем REVENTAL типовые решения для разных оснований, сопровождает проекты рекомендациями по испытаниям и контролю, а на сайте вентилируемых фасадов REVENTAL публикует обобщённые подходы и примеры узлов крепления, которые помогают проектировщикам и строителям избегать типичных ошибок при работе с кирпичом и блоками.
