Наборный алюминиевый карниз Alucom решает типичную задачу реконструкции: при утеплении старого дома и устройстве вентилируемого фасада исторический карниз здания либо сбивают, либо прячут под новой облицовкой, и фасад теряет рисунок. Сборный карниз из экструдированных алюминиевых профилей возвращает венчание, пояса и тяги на новую плоскость стены. Элементы приходят линейными, собираются прямо на объекте и крепятся на тот же каркас из кронштейнов и направляющих, что и облицовка. Цена — по запросу, расчёт делаем по вашему эскизу или чертежу.

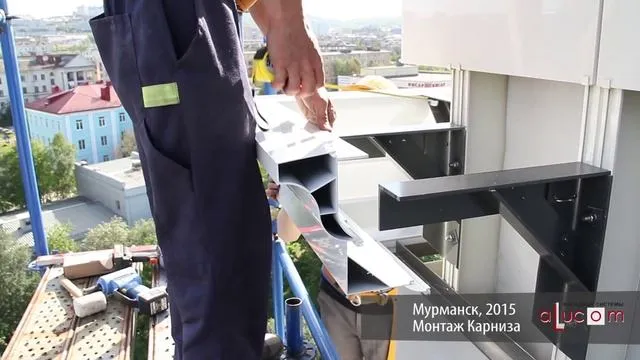

Видео: как собирают и ставят карниз
Что происходит с карнизом при утеплении старого здания
В зданиях довоенной и послевоенной постройки карниз на фасаде почти всегда выложен из кирпича или вытянут по штукатурке. После утепления стена получает дополнительный слой: утеплитель, ветрозащиту, воздушный зазор и облицовку. Плоскость фасада выходит вперёд, и старый выступ либо оказывается заподлицо с новой стеной, либо мешает смонтировать подсистему. Чаще всего его демонтируют, а фасад остаётся ровной плоскостью без теней и ярусов. Для зданий с неоклассическим или историческим рисунком это потеря: облик, который проектировщик закладывал как часть композиции, исчезает.
Выход — вернуть карниз уже в составе нового фасада. Вынос считают от новой лицевой поверхности, а не от старой стены, поэтому габариты исторического профиля пересчитывают. Алюминиевый набор для этого удобен: его собирают из профилей разной геометрии, подбирая ступени, полки и выкружки под рисунок, который нужен проекту. Свою комбинацию можно составить по эскизу архитектора.
Карниз здания: какие бывают и где стоят
Карниз — выступающий горизонтальный элемент. Он отводит воду и снег от стены, закрывает верх облицовки и стык с кровлей, делит фасад на ярусы и даёт тень и объём. В реконструкции встречаются четыре основных типа.
- Венчающий карниз стоит наверху, у кровли или парапета. Он завершает композицию и защищает верхний край утеплённой стены. Его вынос обычно самый большой.
- Межэтажный карниз (пояс) разделяет ярусы и подчёркивает членение фасада. В исторических зданиях он часто совпадает с уровнем перекрытия.
- Надоконный карниз (сандрик) обрамляет проём сверху.
- Тяги и пояски — тонкие горизонтальные линии без большого выноса, которые собирают рисунок фасада.
Все эти элементы вместе образуют группу, которую в проектах называют так: декоративные карнизы для фасада. Раньше их делали из кирпича, тянули по штукатурке, отливали из бетона. Сегодня применяют также стеклофибробетон, полиуретан, пенопласт с армированным слоем и гнутый листовой металл. У каждого материала своя область применения, а сравнение ниже покажет, где проходит граница.
Как устроен наборный карниз Alucom
Наборный карниз — сборная конструкция из экструдированных профилей алюминиевого сплава серии COR. По данным производителя, в линейке 14 профилей. Профили соединяются между собой в произвольном порядке через замковое соединение, в одну сборку можно поставить десять и больше элементов.
В типовых сборках роли профилей выглядят так (это ориентир по схемам, а не жёсткое правило).
- Сверху обычно стоит профиль-козырёк: COR 01, 01.1, 01.2 или 01.3.
- Ниже идут ступени и выкружки: COR 02, 02.1, 02.2 и COR 03, 03.1, 03.2. Они формируют тень и рисунок выноса.
- Плоские фризовые вставки COR 05 и 05.1 заполняют поле между ступенями.
- Нижний завершающий профиль — COR 04.
Экструзия даёт постоянное сечение по всей длине. На протяжённых линейных участках это ровная линия без «волны», которой часто страдают длинные карнизы из листового металла. Небольшой вес при хорошей жёсткости позволяет обойтись минимумом элементов крепления, а повреждённый участок можно заменить, не разбирая весь карниз. Алюминий негорючий.
Элементы окрашивают на заводе и поставляют линейными. Соединяют их при монтаже, поэтому на объект не везут громоздкие готовые секции, а в стеснённых условиях старой застройки это важно. Угол карниза можно заказать у производителя или выполнить силами монтажной организации.
Типовые варианты: от пояса до венчания
У производителя 28 типовых вариантов сборки: вынос от 144 до 754 мм, высота от 251 до 1291 мм. Ниже 14 из них, сгруппированные по выносу. Деление на пояса, межэтажные и венчающие — наш ориентир для первого выбора, а не норма: окончательное решение зависит от высоты здания, масштаба фасада и рисунка проекта. Профили в таблице перечислены сверху вниз.
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|
| Пояса и тяги: вынос до 250 мм | |||
| 01 | 215 | 251 | COR 05.1, 01.2, 05.1 |

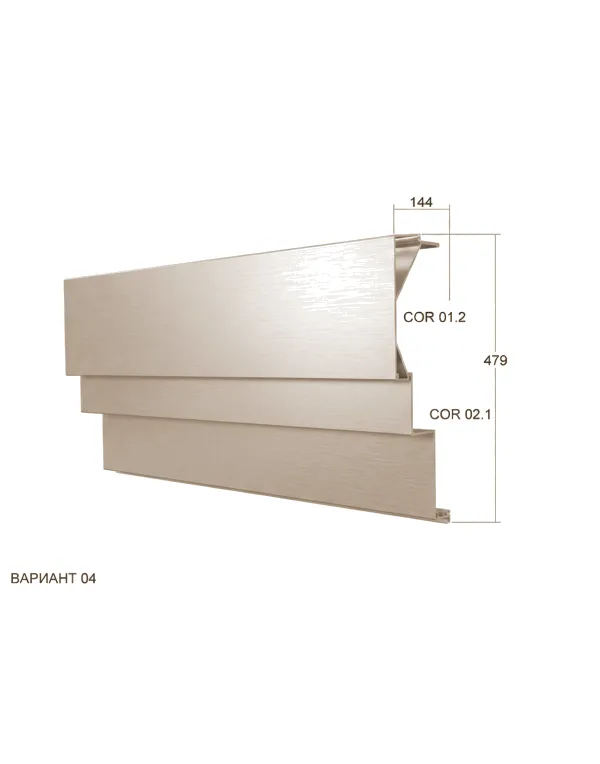

| 04 | 144 | 479 | COR 01.2, 02.1 |
| 05 | 166 | 347 | COR 01.2, 03.2 |
| 07 | 185 | 793 | COR 01.2, 02.1, 05, 04 |
| Межэтажные карнизы: вынос 250–400 мм | |||
| 03 | 325 | 940 | COR 01.1, 02.2, 03.2, 05, 05, 04 |
| 08 | 280 | 425 | COR 01, 02.1, 04 |

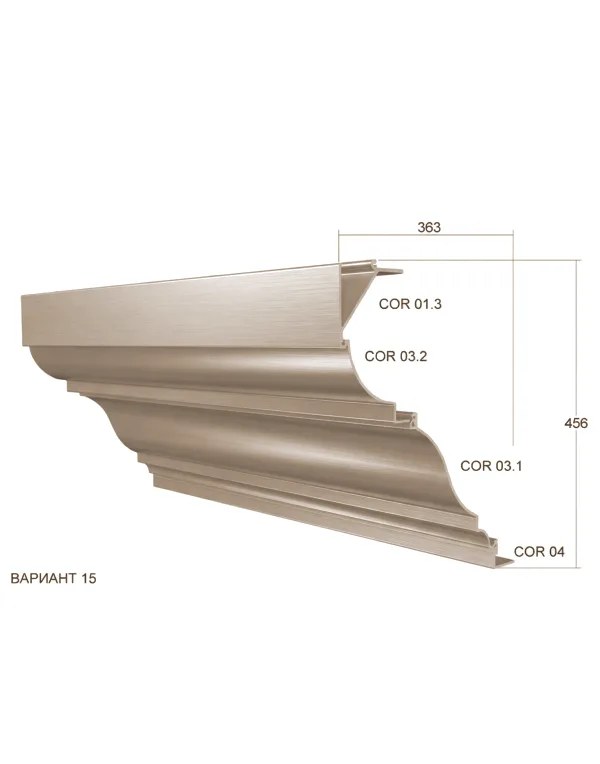

| 15 | 363 | 456 | COR 01.3, 03.2, 03.1, 04 |

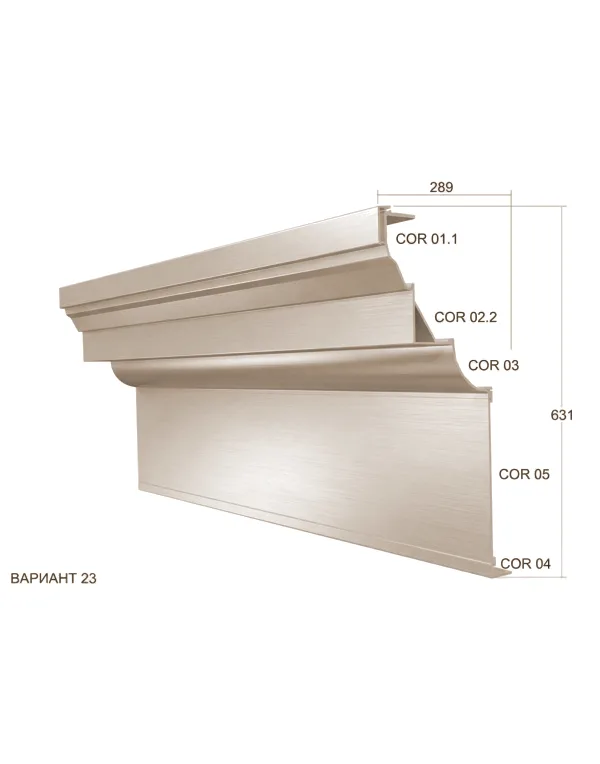

| 23 | 289 | 631 | COR 01.1, 02.2, 03, 05, 04 |
| 26 | 358 | 395 | COR 01, 03.1, 04 |
| Венчающие карнизы: вынос от 400 мм | |||
| 13 | 462 | 1085 | COR 01.2, 03.1, 03, 02.1, 05, 04 |
| 25 | 448 | 775 | COR 01, 02.2, 03.1, 05, 04 |
| 02 | 509 | 856 | COR 01.1, 03.1, 02.2, 03.2, 05, 04 |
| 19 | 634 | 953 | COR 01.2, 03, 03.1, 05.1, 03.2, 05, 04 |

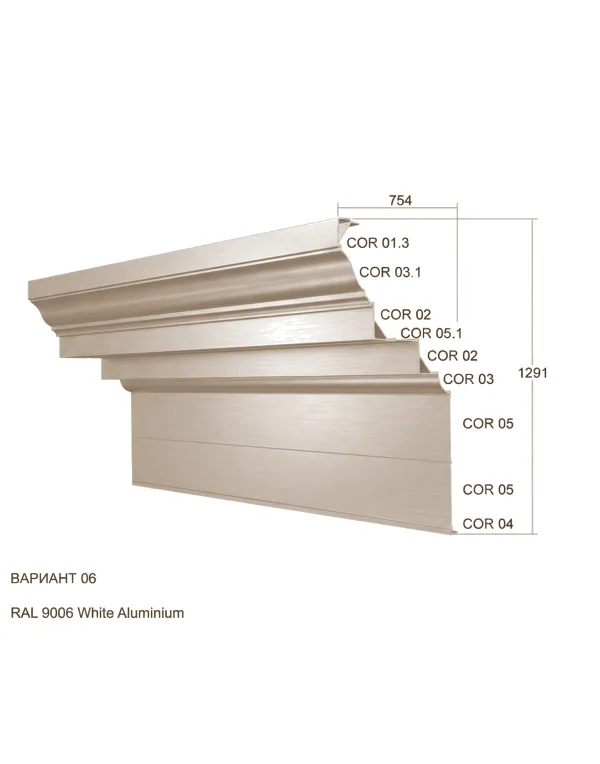

| 06 | 754 | 1291 | COR 01.3, 03.1, 02, 05.1, 02, 03, 05, 05, 04 |
Остальные 14 вариантов типового ряда пришлём по запросу вместе со схемами.
Как выбрать вынос и высоту для старого здания
Карниз для фасада дома подбирают не по каталогу, а по обмерам. Что нужно выяснить по порядку.
- Исторический рисунок. Если сохранились фотографии, архивные чертежи или соседние нетронутые участки, снимите с них высоту и число ярусов старого карниза. Это эталон пропорций.
- Новая плоскость фасада. Сложите толщину утеплителя, подсистемы и облицовки. Именно от этой плоскости отсчитывают вынос.
- Масштаб здания. Для высокого дома нужен более крупный венчающий карниз, для малоэтажного хватает умеренного выноса. Слишком мелкий профиль на большой стене теряется, слишком тяжёлый давит на невысокое здание.
- Место установки. Венчающий карниз работает ещё и как защита верха утеплённой стены, пояс на уровне перекрытия решает чисто декоративную задачу.
- Углы и примыкания. Заранее решите, кто выполнит угол: производитель или монтажная организация, и как карниз встретится с оконными откосами и парапетом.
Если типовые 28 вариантов не попадают в нужный силуэт, комбинацию профилей собирают по эскизу архитектора. Для согласования с заказчиком или комиссией по охране фасадов эскиз удобно прислать до расчёта: так мы сразу видим, какие профили серии COR потребуются.
Алюминий или карнизы из пенопласта: сравнение материалов
Карнизы из пенопласта легко режутся по шаблону, поэтому их часто ставят на мокрые фасады с тонким штукатурным слоем. Для вентилируемого фасада с воздушным зазором картина иная. В таблице сравнение по тем параметрам, которые важны в реконструкции. Оценки качественные, без цифр.
| Параметр | Наборный алюминий | Пенопласт с армированным слоем | Стеклофибробетон | Гнутый листовой металл |
|---|---|---|---|---|
| Горючесть | Негорючий | Основа горючая, защита даёт штукатурный слой | Негорючий | Негорючий |
| Нагрузка на кронштейны | Небольшой вес, мало элементов крепления | Лёгкий | Тяжёлый, нужно усиление каркаса | Лёгкий |
| Геометрия на длинных участках | Постоянное сечение, ровная линия | Зависит от нарезки и швов | Секции со стыками | Возможна «волна» на длине |
| Рисунок | Набор из профилей, ступени и выкружки | Любой, режется по шаблону | Любой, отливается по форме | Простые формы, сложный рисунок дороже |
| Сезон монтажа | Сухой монтаж, в любое время года | Мокрые процессы, нужна погода | Сухой монтаж, но тяжёлые секции | Сухой монтаж |
| Ремонт | Заменяют повреждённый участок | Подшпаклёвка, окраска | Замена секции | Замена элемента |
| Окраска | Заводская, любой цвет по RAL | Красят по штукатурке на объекте | В массе или краской | Заводское покрытие листа |
| Мороз и влага | Не впитывает воду | Слабое место — повреждённый слой | Зависит от качества отливки | Не впитывает воду |
Вывод для старого дома под вентфасад: пенопластовый карниз требует мокрого цикла и повторяет «штукатурную» логику, а алюминиевый карниз встаёт на тот же сухой каркас, что и облицовка, и не вносит в конструкцию горючий материал.
Монтаж на подсистему вентфасада
Наборный карниз монтируют на каркас из кронштейнов и направляющих. Каркас может сделать подрядчик по фасаду или заказать вместе с фасадной системой. Мы поставляем кронштейны для фасадных систем и направляющие профили, а подсистему REVENTAL подробно разбирает статья об алюминиевой подсистеме. Узел карниза удобнее проработать на стадии КМ (КМД), поэтому имеет смысл заказать проектирование вентилируемого фасада сразу с карнизом, а не добавлять его на объекте.
Порядок на объекте обычно такой: разбивка, установка кронштейнов и направляющих в зоне карниза, утеплитель и ветрозащита, затем сборка карниза из линейных элементов и стыковка с облицовкой. Монтаж сухой и не зависит от сезона. За работами на объекте может следить шеф-монтаж вентфасада. Элементы карниза не нужно поднимать готовыми секциями, их собирают на месте.
Цвет и сочетание с облицовкой

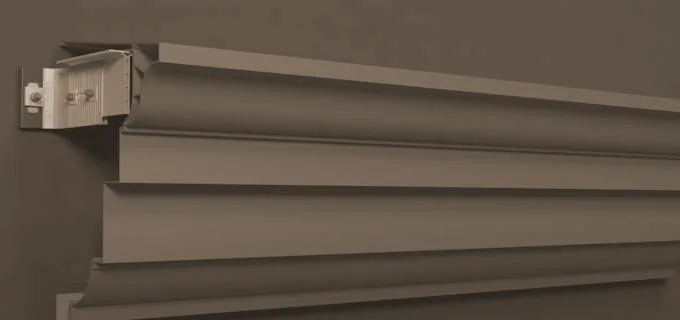

Карниз красят на заводе в любой цвет по RAL. На иллюстрациях страницы показан RAL 1019 «серо-бежевый»: он близок к оттенку штукатурки и камня, поэтому подходит там, где карниз должен читаться как часть исторической стены. Для контрастного пояса берут цвет темнее или светлее основной облицовки.
- С керамогранитом и клинкером хорошо работает карниз в тон швов или чуть светлее плитки.
- С стеклофибробетоном и натуральным камнем подбирают нейтральный тёплый тон, чтобы карниз не спорил с фактурой.
- С композитными кассетами, HPL-панелями и фиброцементом карниз красят либо в цвет облицовки для цельного фасада, либо в контрастный оттенок для чёткого пояса.
Перед заказом сверьте образцы цвета при дневном свете: на большой стене оттенок воспринимается светлее, чем на небольшом образце.
Как заказать
Для расчёта пришлите на orders@495-136-61-94.ru или передайте через форму обратной связи следующее:
- адрес и название объекта, тип здания;
- фасадные чертежи или фото с обмерами, уровни карнизов и поясов;
- длину каждого карниза по осям и число наружных и внутренних углов;
- выбранный вариант из ряда или эскиз архитектора;
- цвет по RAL;
- тип облицовки и подсистемы, которая будет на здании.
Цена — по запросу. Компания «Дилэнд» (ООО «Дилэнд», REVENTAL): Москва, Каширское шоссе, д. 3, корп. 2, стр. 9, телефон +7 (495) 136-61-94, пн–пт с 09:00 до 18:00. Производитель карнизов, по его данным, работает с 2005 года, держит склад в Московской области и отправляет заказы по России и в страны СНГ транспортными компаниями.
Производитель заявляет, что является единственным в России производителем алюминиевых карнизов из экструдированных профилей по запатентованному изобретению, и даёт гарантию 50 лет на алюминиевые конструкции и отделочные материалы. Это данные производителя.
Частые вопросы
Можно ли установить карниз на уже готовый фасад?
Если облицовка уже смонтирована, карниз монтаж всё равно идёт на каркас из кронштейнов и направляющих, поэтому узел примыкания к облицовке нужно проработать заранее. Проще всего учесть карниз до монтажа фасада, а для готового фасада пришлите фото и чертежи, мы подскажем решение.
Можно ли сделать карниз нестандартной формы?
Да. Кроме 28 типовых вариантов можно собрать свою комбинацию профилей по эскизу архитектора. Для этого в одну сборку ставят нужные профили серии COR в нужном порядке.
Чем алюминиевый карниз отличается от гнутого из листа?
Наборный карниз собирают из экструдированных профилей с постоянным сечением, поэтому на длинных участках линия остаётся ровной. Сложный ступенчатый рисунок получается набором профилей, а не гибкой одного листа.
Кто делает углы карниза?
Угол можно заказать у производителя либо выполнить силами монтажной организации. Количество углов лучше указать в запросе сразу.
Какую гарантию дают на карниз?
По данным производителя, 50 лет на алюминиевые конструкции и отделочные материалы. Условия гарантии уточняйте у менеджера при заказе.
